تفاوت دستگاه تزریق بادی با دستگاه اکستروژن بادی

تفاوت دستگاه تزریق بادی با دستگاه اکستروژن بادی در چیست؟ در این مقاله جامع، مزایا، معایب، کاربردها و تفاوتهای کلیدی روش EBM و IBM را به صورت تخصصی و کاربردی مقایسه میکنیم.

تفاوت دستگاه تزریق بادی با دستگاه اکستروژن بادی

در دنیای مدرن تولید قطعات پلاستیکی توخالی، دو فناوری برتر خودنمایی میکنند: قالب‌گیری بادی به روش اکستروژن (EBM) و قالب‌گیری بادی به روش تزریق (IBM). انتخاب بین این دو روش، تأثیر مستقیمی بر کیفیت، سرعت تولید، هزینه نهایی و حتی کاربرد محصول نهایی دارد. بسیاری از تولیدکنندگان هنگام خرید خط تولید یا طراحی یک قطعه جدید، با سوال اساسی «تفاوت دستگاه تزریق بادی با دستگاه اکستروژن بادی» مواجه می‌شوند. در این مقاله، با زبانی دقیق و فنی، به تمام زوایای پنهان این دو فناوری می‌پردازیم.

پیش از آنکه به مقایسه بپردازیم، ضروری است بدانیم هر دو روش در دسته فرآیندهای قالب‌گیری بادی (Blow Molding) قرار می‌گیرند. ایده اصلی در هر دو روش مشابه است: یک لوله یا پوسته اولیه از پلاستیک نیمه‌مذاب (پریزون یا پریفورم) درون قالب قرار می‌گیرد، سپس هوای فشرده با فشار وارد می‌شود و مواد را به دیواره‌های قالب می‌چسباند. پس از خنک‌کاری، محصول نهایی توخالی از قالب خارج می‌شود.

اما تفاوت اصلی در نحوه تولید و شکل‌دهی آن پیش‌شکل اولیه است. در یک روش، پیش‌شکل به صورت مداوم و شبیه به لوله از یک اکسترودر خارج می‌شود و در روش دیگر، پیش‌شکل به صورت مجزا و دقیق با دستگاه تزریق ساخته می‌شود.

آشنایی با دستگاه اکستروژن بادی (EBM)

دستگاه اکستروژن بادی که به اختصار EBM (Extrusion Blow Molding) نامیده می‌شود، قدیمی‌ترین و رایج‌ترین روش تولید قطعات توخالی پلاستیکی حجیم و بزرگ است.

طرز کار دستگاه اکستروژن بادی

در این فرآیند، گرانول‌های پلاستیک (معمولاً HDPE، PP، PET یا PVC) وارد یک اکسترودر می‌شوند. اکسترودر شامل یک مارپیچ (اسکرو) دوار و یک بشکه داغ است. با چرخش مارپیچ، مواد ذوب و هموژن می‌شوند و از یک قالب حلقوی به شکل یک لوله توخالی داغ به نام پریزون (Parison) خارج می‌شوند.

سپس دو نیمه قالب که در دو طرف پریزون قرار دارند، به سرعت روی هم بسته می‌شوند و پریزون را در میان می‌گیرند. بلافاصله یک سوزن دمنده (Blow Pin) وارد دهانه قطعه می‌شود و هوای فشرده (معمولاً ۵ تا ۱۰ بار) به داخل تزریق می‌کند. این فشار، پریزون داغ را به دیواره‌های خنک قالب می‌چسباند. پس از چند ثانیه خنک‌کاری، قالب باز شده و قطعه نهایی خارج می‌شود.

ویژگی‌های کلیدی EBM

• تولید پیوسته پریزون: خروج مواد متوقف نمی‌شود.

• مناسب برای قطعات بزرگ: مانند مخازن ۱۰۰۰ لیتری، باک خودرو، گالن‌های صنعتی.

• هزینه قالب پایین: قالب‌های EBM ساده‌تر و ارزان‌تر از IBM هستند.

• ضایعات بیشتر: وجود زائده (بور) در محل برخورد دو نیمه قالب که باید جدا شود.

• تنوع مواد خوراک: امکان استفاده از مواد بازیافتی و فیلردار.

آشنایی با دستگاه تزریق بادی (IBM)

دستگاه تزریق بادی یا IBM (Injection Blow Molding) روشی دقیق‌تر، پیشرفته‌تر و دومرحله‌ای است که عمدتاً برای تولید انبوه قطعات کوچک و با دقت ابعادی بالا به کار می‌رود.

طرز کار دستگاه تزریق بادی

این فرآیند در سه ایستگاه اصلی بر روی یک دستگاه چرخشی یا خطی انجام می‌شود:

1. ایستگاه تزریق (پرایمر): در این مرحله، پلاستیک مذاب به درون یک حفره قالب تزریق می‌شود تا یک پریفورم (preform) تولید شود. پریفورم شکلی شبیه به لوله آزمایش کوچک با یک دهانه دقیق (نخ‌دار یا بدون نخ) دارد. در این مرحله، گردن قطعه (ناحیه دهانه) با دقت بسیار بالا قالب‌گیری می‌شود.

2. ایستگاه باد کردن (دمش): پریفورم که هنوز داغ و نرم است، توسط یک صفحه چرخان به ایستگاه دوم منتقل می‌شود. سپس درون قالب بادی (که شکل نهایی بطری یا قطعه را دارد) قرار می‌گیرد. یک میله دمش از دهانه وارد شده و هوای پرفشار (تا ۲۵ بار) پریفورم را به دیواره قالب می‌چسباند.

3. ایستگاه خارج‌سازی (ایجکت): پس از خنک شدن، قطعه نهایی که کاملاً شبیه محصول نهایی است، از قالب خارج می‌شود. نیازی به بریدن زائده نیست.

ویژگی‌های کلیدی IBM

• بدون زائده (Burr-Free): درز یا لب‌اضافی وجود ندارد.

• دقت بالای دهانه قطعه: رزوه‌ها و درپوش‌ها با دقت میکرونی تولید می‌شوند.

• محصولات سبک و شفاف: ضخامت دیواره کاملاً یکنواخت.

• سرعت چرخه بالا: برای ظروف کوچک (کمتر از ۵۰۰ میلی‌لیتر) بسیار سریع.

• هزینه اولیه بالای دستگاه و قالب.

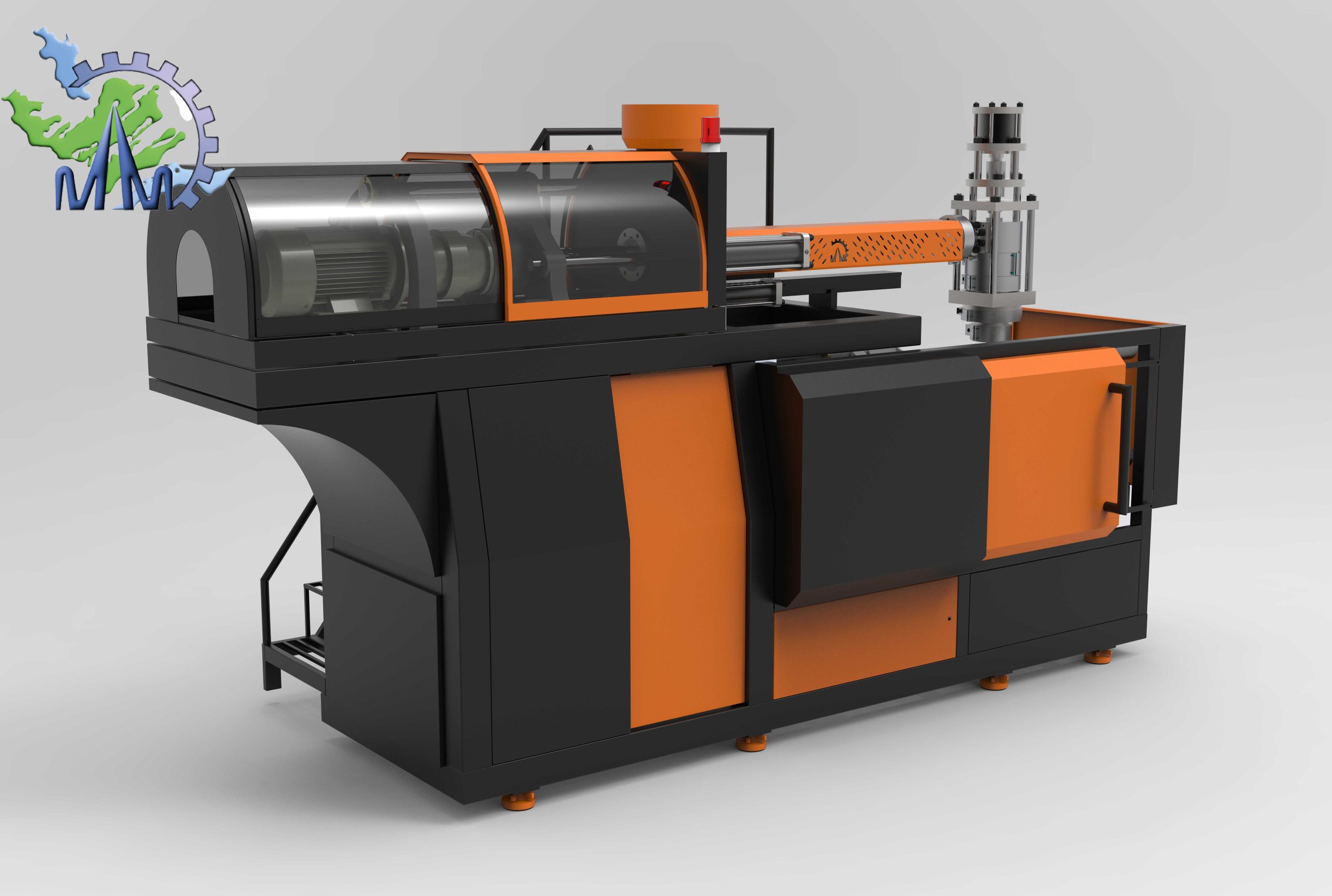

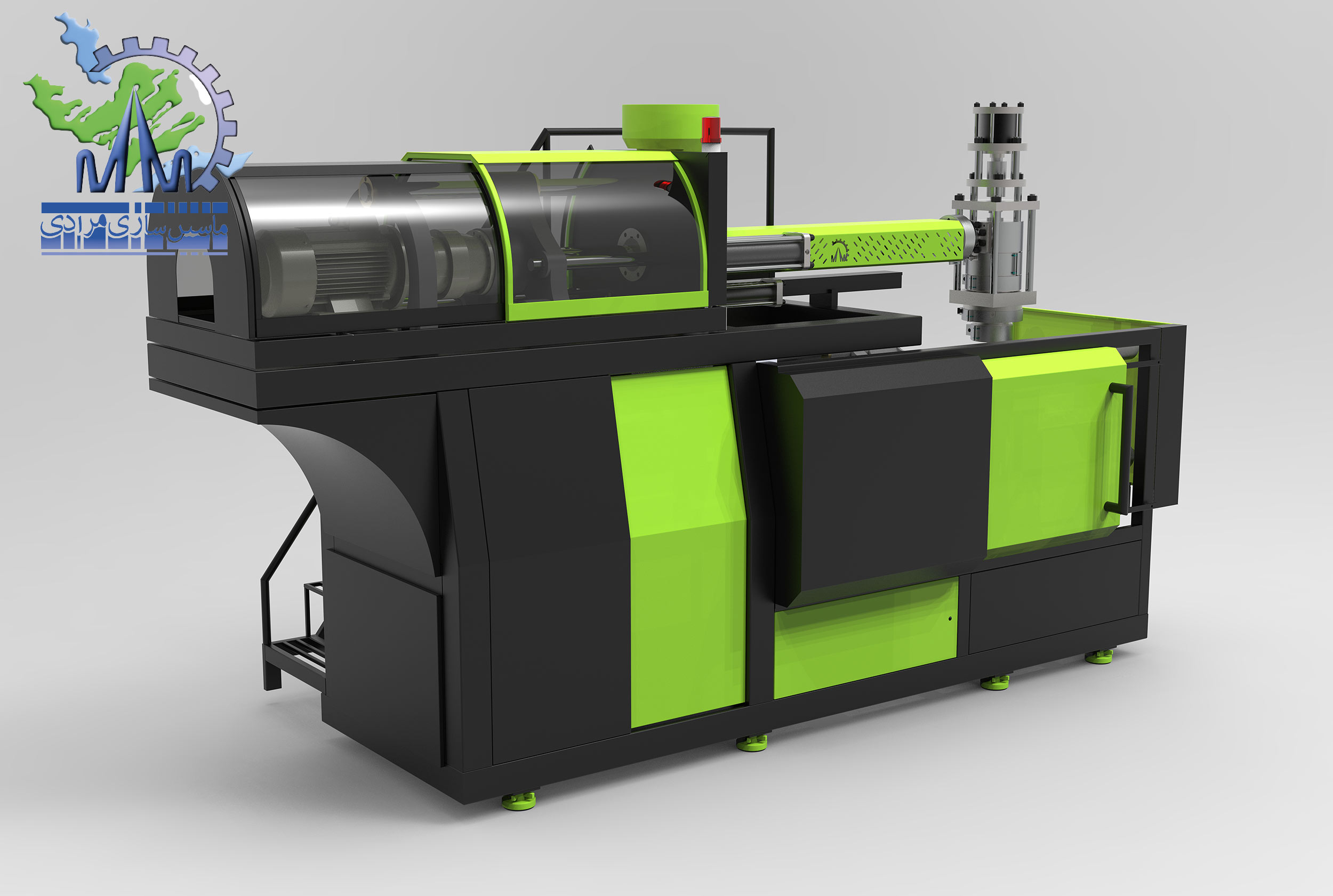

تفاوت دستگاه اکستروژن بادی با دستگاه تزریق بادی

حال به نقطه کانونی مقاله می‌رسیم. تفاوت دستگاه تزریق بادی با دستگاه اکستروژن بادی را می‌توان در هفت حوزه کلیدی دسته‌بندی کرد.

۱. تفاوت در فرآیند تولید پیش‌شکل

• در EBM: پیش‌شکل (پریزون) به صورت مداوم از یک اکسترودر خارج می‌شود و در حین خروج، قالب روی آن بسته می‌شود. مواد هنگام شکل‌گیری کاملاً آزاد است.

• در IBM: پیش‌شکل (پریفورم) در یک مرحله مجزا و دقیق با دستگاه تزریق ساخته می‌شود و سپس به ایستگاه باد منتقل می‌گردد.

۲. تفاوت در ضایعات مواد

• EBM: دارای ضایعات ۱۰ تا ۳۰ درصدی (بورهای اضافی) است که باید خرد و مجدد به چرخه برگردد (با رعایت نسبت مجاز).

• IBM: ضایعات نزدیک به صفر است. تمام مواد به محصول نهایی تبدیل می‌شود.

۳. تفاوت در دقت ابعادی و یکنواختی ضخامت

• EBM: کنترل ضخامت دیواره دشوارتر است. امکان نازکی یا ضخامت نامتقارن در نواحی مختلف قطعه وجود دارد.

• IBM: ضخامت دیواره کاملاً یکنواخت و قابل کنترل است. به ویژه در ناحیه گردن و کف قطعه، ضخامت دقیقی داریم.

۴. تفاوت در کیفیت رزوه و گردن قطعه

• EBM: رزوه‌ها پس از قالب‌گیری نیاز به عملیات ثانویه (تراشکاری یا قالب‌گیری مجدد) دارند. عدم دقت بالا ممکن است باعث نشت درپوش شود.

• IBM: رزوه‌ها در همان مرحله اول تزریق با دقت بالا قالب‌گیری می‌شوند. درپوش کاملاً آب‌بندی می‌شود.

۵. تفاوت در هزینه‌ها

۶. تفاوت در نرخ تولید (Cycle Time)

• EBM: برای قطعات بزرگ، چرخه کند (۳۰ ثانیه تا چند دقیقه). برای بطری‌های کوچک، حدود ۵ تا ۱۰ ثانیه.

• IBM: چرخه بسیار سریع برای قطعات کوچک (۲ تا ۵ ثانیه) به دلیل حذف زمان برش و اصلاح.

۷. تفاوت در محدوده اندازه محصول

• EBM: از بطری ۵۰ میلی‌لیتری تا مخازن ۵۰۰۰ لیتری. دامنه بسیار وسیع.

• IBM: عمدتاً برای حجم کمتر از ۲ لیتر ایده‌آل است. ساخت قطعات بزرگ با IBM غیراقتصادی یا غیرممکن است.

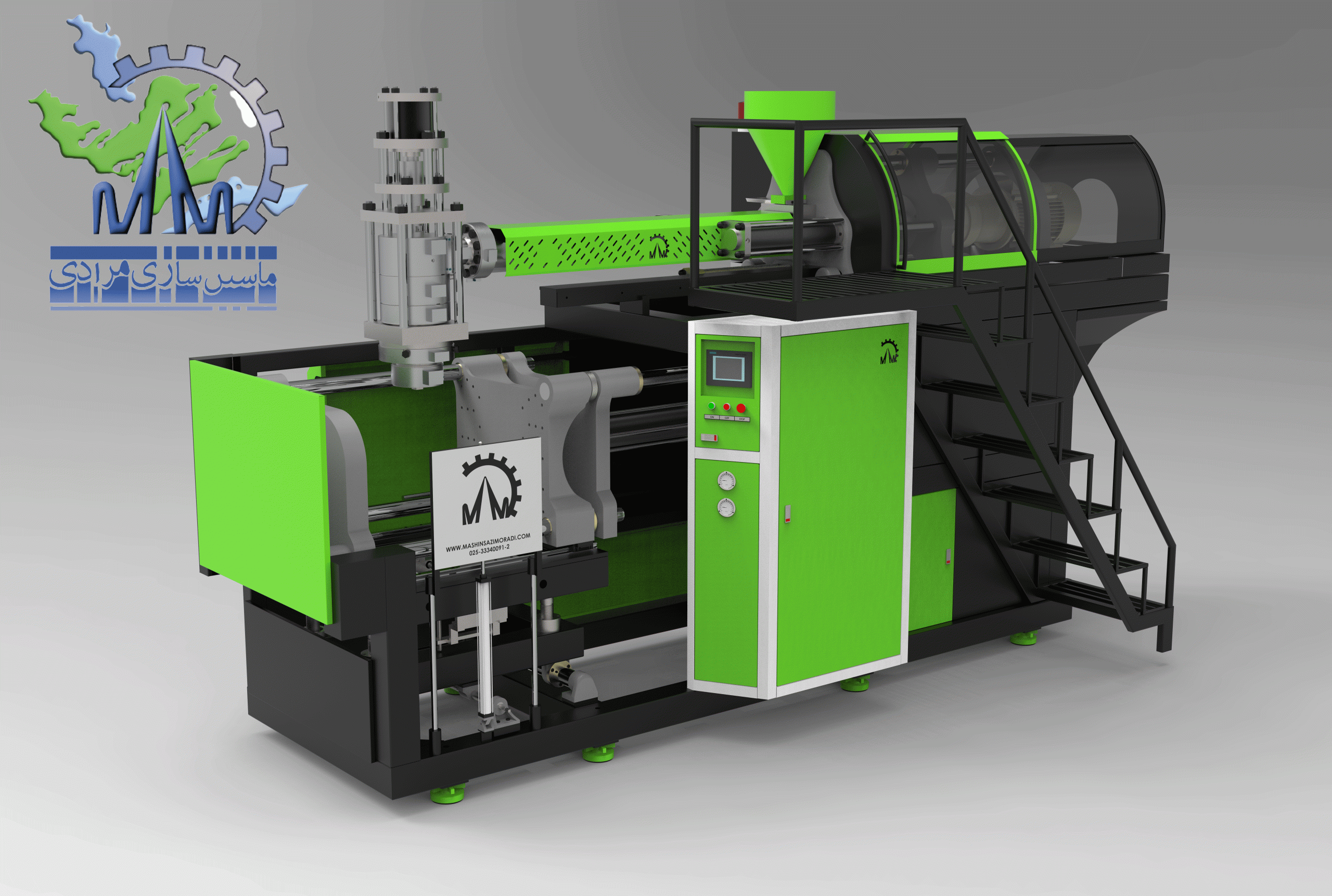

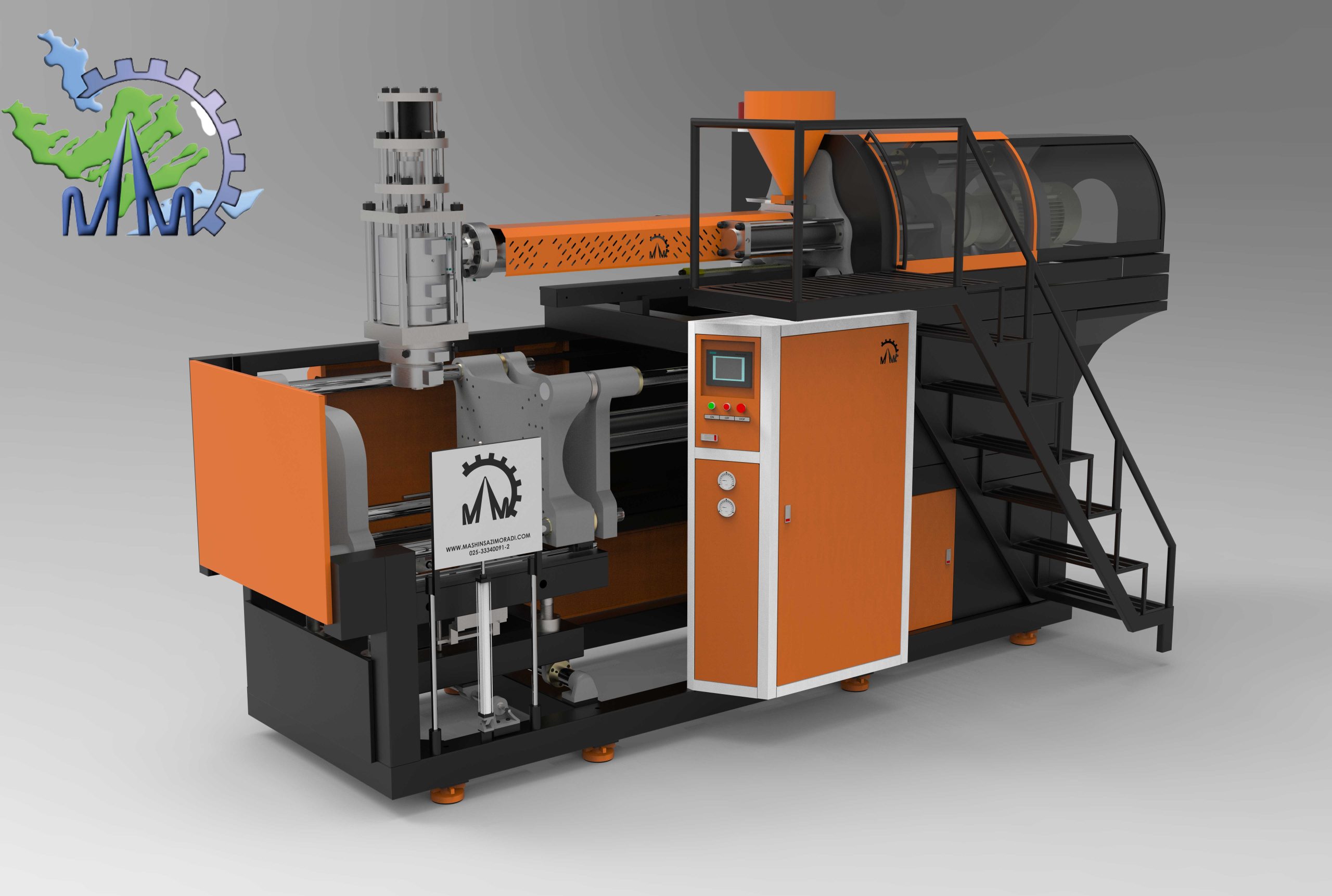

مقایسه دستگاه تزریق بادی با دستگاه اکستروژن بادی (جدول تطبیقی)

برای شفافیت بیشتر، مقایسه دستگاه تزریق بادی با دستگاه اکستروژن بادی را در قالب جدول زیر می‌بینید:

مزایا و معایب هر روش برای تولیدکنندگان

مزایا و معایب دستگاه اکستروژن بادی (EBM)

مزایا:

• سرمایه‌گذاری اولیه مناسب برای تولید قطعات بزرگ

• امکان تولید قطعات با حجم بالای ۲۰ لیتر تا هزاران لیتر

• انعطاف بالا در نوع مواد اولیه (قابل استفاده از ضایعات و مواد رنگی)

• قالب‌های ساده و ارزان

• تعمیر و نگهداری آسان

معایب:

• ضایعات مواد (نیاز به دستگاه خردکن و برگردان)

• کیفیت پایین دهانه قطعه

• نیاز به عملیات ثانویه (بُر زدن، سوراخ کاری)

• مصرف انرژی بیشتر به ازای هر گرم محصول نهایی

مزایا و معایب دستگاه تزریق بادی (IBM)

مزایا:

• کیفیت عالی و ظاهر شفاف (مخصوصاً برای نوشیدنی‌ها)

• عدم وجود زائده و بور، صرفه‌جویی در مواد

• دقت ابعادی فوق‌العاده در رزوه و گردن

• سرعت تولید بسیار بالا برای ظروف کوچک

• اتوماسیون کامل و نیاز کمتر به نیروی انسانی ماهر

معایب:

• قیمت بسیار بالای دستگاه و قالب (دو قالب جداگانه تزریق و باد)

• عدم توانایی تولید قطعات بزرگ

• محدودیت در مواد اولیه (نمی توان از مواد بازیافتی خشن استفاده کرد)

• پیچیدگی در تعمیرات و تنظیمات

کاربردهای کلیدی هر دستگاه (بر اساس صنعت)

کاربردهای دستگاه اکستروژن بادی

• صنایع شیمیایی و شوینده: گالن‌های ۱ تا ۳۰ لیتری مایع دستشویی، سفیدکننده، روغن موتور، ضدیخ.

• صنعت خودرو: مجاری هوای ورودی، مخازن روغن ترمز، باک بنزین (چندلایه).

• اسباب‌بازی: عروسک‌های توخالی، توپ‌های پلاستیکی.

• ساخت و ساز: قالب‌های عایق صوتی، قطعات داکت.

• کشاورزی: مخازن سمپاش، ظروف آبخوری دام.

کاربردهای دستگاه تزریق بادی

• صنعت نوشیدنی: بطری‌های آب معدنی، نوشابه، آبمیوه، دوغ (PET).

• داروسازی: بطری‌های قطره چشمی، شربت‌های دارویی (با دقت دوز بالا).

• لوازم آرایشی و بهداشتی: بطری‌های لوسیون، شامپو، ژل، عطر (ظرافت بالا).

• صنعت غذایی: بطری‌های سس، روغن خوراکی، عسل (شفاف و سبک).

نکته تخصصی: گاهی روش سوم و پیشرفته‌تری به نام تزریق-کشش-باد (ISBM) وجود دارد که برای بطری‌های PET دو جهته (بی‌محور) استفاده می‌شود که در واقع زیرمجموعه IBM محسوب می‌شود.

انتخاب بین EBM یا IBM: راهنمای عملی خریدار

اگر هنوز برای تصمیم‌گیری مردد هستید، سناریوهای زیر را بررسی کنید:

۱. چه زمانی EBM انتخاب کنیم؟

• حجم قطعه بیشتر از ۲ لیتر است.

• بودجه محدودی برای خرید دستگاه دارید.

• کیفیت رزوه برای شما اولویت اصلی نیست (درپوش خارجی استفاده می‌کنید).

• قصد استفاده از مواد بازیافتی یا ترکیبی را دارید.

• نیاز به تولید قطعات نامنظم و غیردایرهای دارید (مثلاً گالن مکعبی).

۲. چه زمانی IBM انتخاب کنیم؟

• قطعه کوچک (کمتر از ۵۰۰ سی سی) و با تیراژ میلیونی تولید می‌شود.

• شفافیت و زیبایی محصول حیاتی است.

• درپوش باید کاملاً بدون نشتی بسته شود (دارو، نوشیدنی گازدار).

• خواستار حذف کامل ضایعات و بور هستید.

• سرمایه لازم برای تجهیزات پیشرفته را دارید.

تأثیر انتخاب روش بر قیمت تمام شده محصول

تحلیل هزینه‌ها نشان می‌دهد که برای تیراژهای پایین (زیر ۲۰۰ هزار عدد در سال)، EBM مقرون به صرفه‌تر است، زیرا هزینه قالب و راه‌اندازی پایین است. اما برای تیراژهای بالای یک میلیون عدد در سال، IBM به دلیل حذف ضایعات، سرعت بالاتر و عدم نیاز به عملیات ثانویه، به مراتب سودآوری بیشتری دارد.

همچنین وزن قطعه تأثیر مستقیم دارد. برای قطعات بالای ۲۰۰ گرم، IBM به دلیل محدودیت طراحی عملاً ممکن نیست و EBM تنها گزینه است.

نکات فنی پیشرفته: تفاوت در سیستم‌های خنک‌کاری و مارپیچ

• سیستم خنک‌کاری در EBM: معمولاً آب شهری یا چیلر به درون کانال‌های قالب پمپ می‌شود. نرخ خنک‌کاری کندتر است.

• سیستم خنک‌کاری در IBM: در ایستگاه تزریق، قالب سریعاً خنک می‌شود (زیر ۱۰ درجه). در ایستگاه باد، خنک‌کاری با هوای فشرده و گاهی نیتروژن مایع برای افزایش سرعت چرخه انجام می‌شود.

همچنین، مارپیچ (اسکرو) در دستگاه‌های EBM بلندتر است و نسبت L/D (طول به قطر) بالایی دارد (معمولاً ۲۵:۱ تا ۳۰:۱) تا مواد بازیافتی به خوبی هموژن شوند، در حالی که در IBM نسبت L/D کوتاهتر (۲۰:۱) و با دقت بالاتر است.

فناوری‌های نوین در مرز بین EBM و IBM

امروزه تکنولوژی EBM سه بعدی (3D EBM) و IBM چند ایستگاهی فاصله‌های بین این دو روش را کم کرده است. برخی دستگاه‌های هیبریدی قادرند ابتدا پریفورم را تزریق کنند (مانند IBM) و سپس آن را با فشار کمتر و در قالب‌های ارزان‌تر باد کنند (مانند EBM). این روش تزریق-باد دو مرحله‌ای خطی نام دارد.

برای انتخاب نهایی، پیشنهاد می‌شود یک جدول تصمیم‌گیری وزنی تهیه کنید و فاکتورهایی مانند بودجه، تیراژ، کیفیت دهانه، شفافیت و اندازه را با توجه به بازار هدف خود امتیازدهی نمایید.

| جهت کسب اطلاعات بیشتر درباره دستگاه تزریق بادی و دستگاه اکستروژن بادی، در واتساپ با ماشین سازی مرادی در ارتباط باشید.

جمع‌بندی نهایی

در پاسخ به سوال اصلی یعنی تفاوت دستگاه تزریق بادی با دستگاه اکستروژن بادی، باید گفت که این دو فناوری مکمل یکدیگر هستند، نه رقیب. تفاوت بنیادین آنها در نحوه شکل‌دهی اولیه و دقت نهایی قطعه است:

• EBM (اکستروژن بادی) روشی مقرون به صرفه، ساده و انعطاف‌پذیر برای تولید قطعات بزرگ، زمخت و با حجم بالا است. ضایعات آن بالاست اما با استفاده از مواد بازیافتی جبران می‌شود.

• IBM (تزریق بادی) روشی دقیق، پاک (بدون ضایعات) و سریع برای تولید انبوه قطعات کوچک، سبک، شفاف و با دهانه باکیفیت است. البته سرمایه‌گذاری اولیه بالایی نیاز دارد.

انتخاب نهایی کاملاً به نوع محصول، بودجه، حجم تولید و استانداردهای کیفی بازار هدف شما بستگی دارد. یک تولیدکننده چراغ خودرو از EBM استفاده می‌کند، در حالی که یک کارخانه آب معدنی بدون IBM قادر به رقابت نیست. درک همین تفاوت، شما را به یک خریدار یا طراح حرفه‌ای تبدیل می‌کند.

سوالات متداول

۱. آیا می‌توان روی یک دستگاه هم به روش EBM و هم IBM تولید کرد؟

خیر، این دو روش به ساختارهای مکانیکی کاملاً متفاوتی نیاز دارند. دستگاه‌های هیبریدی بسیار نادر و گران هستند و عملاً مزیت رقابتی ایجاد نمی‌کنند.

۲. کدام روش برای تولید بطری آب معدنی ۵۰۰ میلی‌لیتری مناسب است؟

قطعاً روش IBM (ترجیحاً ISBM). EBM قادر به تولید شفافیت و دقت رزوه مورد نیاز برای نوشیدنی‌های گازدار و آب معدنی نیست.

۳. آیا ضایعات EBM قابل بازیافت صد در صدی است؟

از نظر تئوری بله، اما در عمل تا ۳۰ درصد می‌توان بورها را با مواد بکر مخلوط کرد. بیشتر از آن باعث کاهش خواص مکانیکی می‌شود.

۴. هزینه قالب EBM در مقایسه با IBM تقریباً چند درصد است؟

قالب IBM می‌تواند ۳ تا ۵ برابر گران‌تر از قالب EBM برای همان حجم ظاهر باشد، چون به دو قالب مجزا (تزریق و باد) و مکانیزم چرخشی نیاز دارد.

۵. آیا دستگاه‌های EBM می‌توانند بطری دایره‌ای شکل با دهانه دقیق تولید کنند؟

بله، اما دهانه پس از خروج نیاز به تراش یا کالیبراسیون ثانویه دارد. همچنین دیواره کف بطری ضخیم‌تر از دیواره جانبی خواهد بود.

۶. کدام روش عمر بیشتری دارد؟

هر دو دستگاه در صورت نگهداری صحیح، ۱۵ تا ۲۰ سال عمر مفید دارند. اما قطعات متحرک در IBM (سیستم گردان) ممکن است زودتر فرسوده شوند.

۷. برای تولید یک مخزن ۵۰ لیتری، کدام دستگاه را پیشنهاد می‌کنید؟

مطلقاً EBM. هیچ دستگاه IBM در جهان قادر به تولید قطعه ۵۰ لیتری نیست، مگر با کیفیت بسیار پایین و هزینه نجومی.

۸. آیا در IBM می‌توان از مواد بازیافتی PET استفاده کرد؟

بله، اما حداکثر تا ۲۰ درصد و در لایه میانی (۳ لایه). برای ایمنی مواد غذایی، بازیافتی مجاز نیست مگر با تأیید FDA.
