خط تولید ظروف سم

در دنیای مدرن، بسته‌بندی ایمن مواد شیمیایی، سموم کشاورزی، داروهای دامی و مواد خطرناک یکی از حساسترین حوزه‌های صنعت پلاستیک است. خط تولید ظروف سم به مجموعه‌ای از ماشین‌آلات، قالب‌ها، فرآیندها و استانداردها گفته می‌شود که برای تولید ظروف پلاستیکی مقاوم در برابر مواد شیمیایی خورنده و سمی طراحی شده‌اند. قلب تپنده این خطوط تولید، قالب‌های بادی هستند که با استفاده از فشار هوا، شکل‌دهی دقیق و یکنواختی را ممکن می‌سازند.

در این مقاله، ابتدا به اصول قالب‌بادی، سپس تجهیزات خط تولید ظروف سم، مراحل تولید، استانداردهای ایمنی و در نهایت نکات راه‌اندازی این کسب‌وکار می‌پردازیم.

خط تولید ظروف سم چیست و چه جایگاهی در صنعت پلاستیک دارد؟

خط تولید ظروف سم به طور ویژه برای ساخت بطری‌ها، قوطی‌ها، جری‌کن‌ها و مخازن کوچک تا متوسطی طراحی شده که قرار است سموم دفع آفات، علف‌کش‌ها، حشره‌کش‌ها، مواد ضدعفونی‌کننده غلیظ و حلال‌های شیمیایی را در خود نگهداری کنند. این ظروف باید در برابر نفوذ، خوردگی، ترک‌خوردگی تحت تنش و نشت مقاوم باشند.

در صنعت ماشین‌سازی پلاستیک، تولید این ظروف عمدتاً با دو روش انجام می‌شود:

1. قالب‌گیری بادی (Blow Molding) – مناسب برای ظروف توخالی با حجم کم تا متوسط (از 50 میلی‌لیتر تا 30 لیتر)

2. قالب‌گیری تزریقی (Injection Molding) – برای درب‌ها و قطعات کوچک

اما تمرکز اصلی ما در این مقاله بر روش قالب بادی است، زیرا راندمان بالاتری در تولید انبوه ظروف سم با وزن کم و استحکام شیمیایی بالا دارد.

چرا قالب بادی برای خط تولید ظروف سم ایده‌آل است؟

قالب‌های بادی برخلاف قالب‌های سخت معمولی، از یک ساختار توخالی و انعطاف‌پذیر (اغلب از جنس فولاد یا آلومینیوم با دریچه‌های هوا) استفاده می‌کنند. فرآیند کار به این صورت است:

ابتدا مواد پلاستیک ذوب‌شده به صورت لوله‌ای توخالی (پاریسون) درون قالب باز قرار می‌گیرد. سپس قالب بسته شده و هوای فشرده از درون میله دمنده وارد می‌شود. پلاستیک ذوب‌شده به دیواره‌های قالب می‌چسبد و پس از خنک‌کاری، قطعه نهایی خارج می‌شود.

مزایای استفاده از قالب بادی در تولید ظروف سم:

• یکپارچگی و عدم درز: برخلاف روش‌های دو تکه، ظرف بادی بدون درز است و احتمال نشت سم کاهش می‌یابد.

• وزن سبک: مصرف مواد اولیه کمتر، حمل و نقل آسان‌تر.

• مقاومت شیمیایی بالا: امکان استفاده از پلی‌اتیلن با چگالی بالا (HDPE) و پلی‌پروپیلن (PP).

• تولید سریع و انبوه: سیکل تولید هر قطعه در قالب بادی بین ۵ تا ۳۰ ثانیه است.

• هزینه قالب کمتر نسبت به تزریقی: به ویژه برای تیراژ متوسط.

برای ظروف سم، معمولاً از قالب بادی اکستروژنی (Extrusion Blow Molding) استفاده می‌شود که ضخامت دیواره قابل کنترل است و می‌توان لایه‌های مقاوم (مانند EVOH برای جلوگیری از نفوذ سم) ایجاد کرد.

 آشنایی با مراحل کلیدی در خط تولید ظروف سم

یک خط تولید ظروف سم کامل شامل ایستگاه‌های زیر است. در هر مرحله، مهندسان ماشین‌ساز پلاستیک باید دانش کافی از خواص مواد، طراحی قالب بطری سم، دما، فشار و زمان داشته باشند.

مرحله اول – آماده سازی ماده پلاستیک (خشک‌کن و تغذیه)

مواد اولیه معمولاً گرانول HDPE یا PP هستند که باید رطوبت آنها به کمتر از 0.02% برسد (در غیر این صورت در حین ذوب حباب ایجاد می‌شود و استحکام ظرف کاهش می‌یابد). خشک‌کن‌های هوای گرم یا خشک‌کن‌های دسیکنت در ابتدای خط نصب می‌شوند.

سپس مواد توسط سیستم مکنده یا تغذیه وزنی به قیف دستگاه اکسترودر منتقل می‌شوند. دقت در توزین برای جلوگیری از ضخامت نامتعادل دیواره ظرف ضروری است.

مرحله دوم – ذوب و اکستروژن پاریسون (لوله توخالی)

در این مرحله، گرانول‌ها در داخل بشکه اکسترودر توسط المنت‌های حرارتی (دمای ۱۸۰ تا ۲۳۰ درجه سانتی‌گراد) ذوب شده و توسط یک مارپیچ (اسکرو) به سمت جلو رانده می‌شوند. خروجی به شکل یک لوله توخالی به نام پاریسون است که از قالب دمنده عبور می‌کند.

برای ظروف سم، ضخامت پاریسون باید در طول خود متغیر باشد (ضخامت بیشتر در کف و دهانه) که این کار توسط سیستم ضخامت متغیر پاریسون (PVT) کنترل می‌شود.

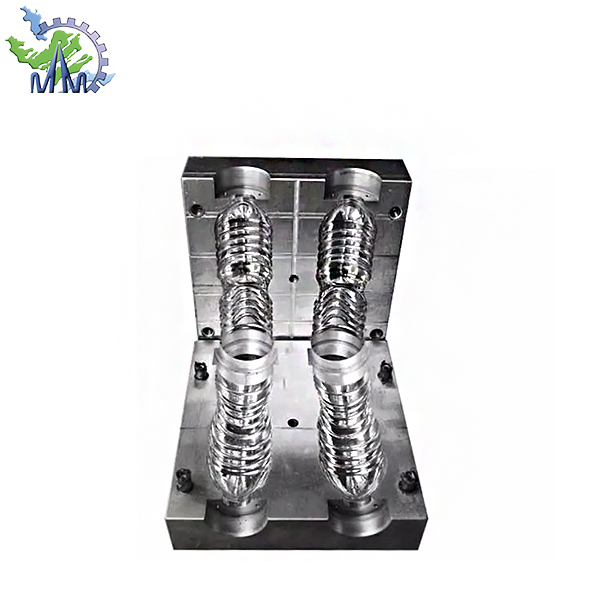

مرحله سوم – باد کردن و شکل‌دهی در قالب بادی

پاریسون بین دو نیمه قالب بادی قرار می‌گیرد. قالب بسته شده و هوای فشرده (معمولاً ۵ تا ۱۰ بار) از طریق میله دمنده وارد می‌شود. پلاستیک ذوب‌شده به سمت دیواره‌های خنک‌شده قالب رانده می‌شود. قالب دارای کانال‌های آب خنک‌کن است تا پلاستیک سریعاً منجمد شود.

در این مرحله، طراحی قالب بسیار حیاتی است:

• باید زاویه‌های رهاسازی مناسب داشته باشد (Draft angle).

• سطح داخلی قالب صیقلی یا بافت‌دار (بسته به نیاز چاپ یا برچسب).

• دریچه‌های هوا برای خروج گازهای بین پلاستیک و قالب.

مرحله چهارم – خنک‌کاری، خارج‌سازی و پیرایش

پس از انجماد (معمولاً ۵ تا ۱۵ ثانیه بسته به ضخامت)، قالب باز شده و قطعه توسط بازوهای رباتیک یا سیستم تخلیه هوا خارج می‌شود. ظرف خام دارای اضافات در دهانه و ته (فِلَش) است که توسط دستگاه تریم‌کردن (Trimming) یا تیغه‌های چرخان بریده می‌شود.

در ظروف سم، براده‌های حاصل از پیرایش مستقیماً به خط بازیافت برگردانده شده و با مواد اولیه بکر مخلوط می‌شوند (معمولاً حداکثر ۳۰٪ مواد بازیافتی مجاز است، مگر اینکه استانداردی غیر از این را الزام کند).

مرحله پنجم – کنترل کیفیت و بسته‌بندی

ظروف تولیدی باید تحت آزمون‌های زیر قرار گیرند:

• آزمون نشت (Leak test) با فشار هوا یا هلیوم

• آزمون مقاومت به ضربه (Drop test) از ارتفاع ۱/۵ متر پر از آب

• آزمون مقاومت شیمیایی با نگهداری سم نمونه به مدت ۲ هفته در دمای ۵۰ درجه

• آزمون ابعادی با کولیس یا دستگاه بینایی سنج

سپس ظروف تمیز شده (در صورت نیاز، شستشو با هوا یونیزه) و در کارتن‌های راه راه یا کیسه‌های پلی اتیلن بسته‌بندی می‌شوند.

تجهیزات اصلی در خط تولید ظروف سم (لیست فنی)

برای راه‌اندازی یک خط تولید ظروف سم کارآمد، حداقل به تجهیزات زیر نیاز است:

ملزومات ایمنی و استانداردهای ظروف سم

تولید ظروف سم صرفاً یک کار مکانیکی نیست. سازمان‌هایی مانند UN (سازمان ملل)، US EPA و اداره استاندارد ملی هر کشور ضوابط سختگیرانه‌ای دارند. مهم‌ترین استانداردها:

• UN 1H2 / 1H1: ظروف پلاستیکی برای مواد خطرناک مایع

• ISO 13127: آزمون نشت ظروف پلاستیکی

• FDA (برای سموم باغبانی که با مواد غذایی تماس غیرمستقیم دارند)

• مقاومت در برابر اشعه UV (اگر سم در فضای باز نگهداری شود)

ظروف سم باید حاوی نمادهای هشدار (جمجمه، علامت سمی، شماره UN) به صورت برجسته روی بدنه یا برچسب دائمی باشند.

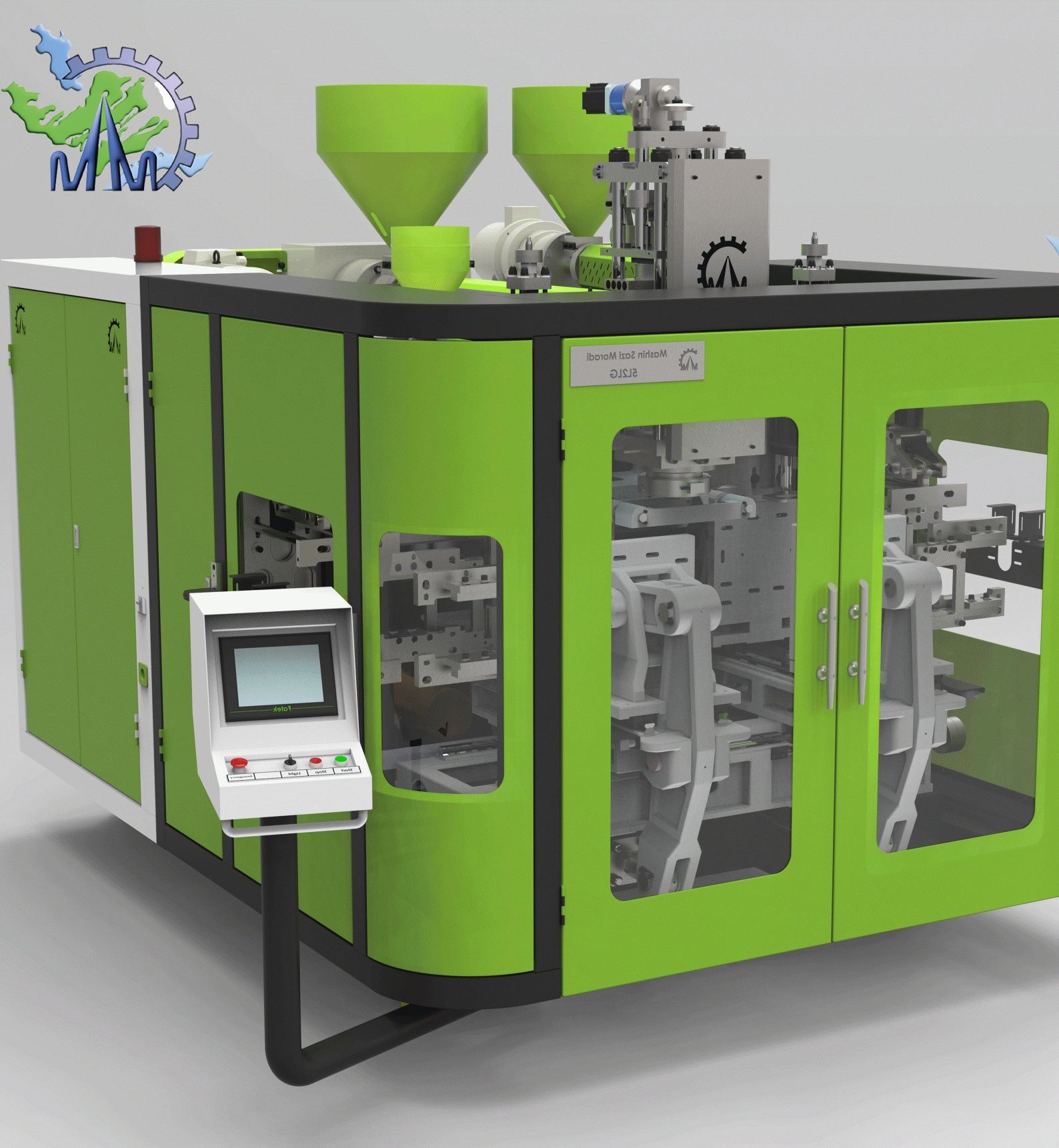

راه اندازی خط تولید ظروف سم (چالش‌ها و راهکارها)

در این بخش به صورت عملی مراحل راه‌اندازی را توضیح می‌دهیم.

1) راه اندازی خط تولید ظروف سم – انتخاب مواد اولیه

همیشه از HDPE گرید بادی با شاخص جریان مذاب (MFI) بین ۰/۳ تا ۰/۸ استفاده کنید. افزودنی‌های ضد UV و آنتی‌اکسیدان (مانند Irganox 1010) الزامی است. از مواد بازیافتی برای دیواره داخلی استفاده نکنید مگر اینکه لایه بیرونی بکر باشد (قالب‌گیری چندلایه).

2) راه اندازی خط تولید ظروف سم – طراحی قالب بادی

طراحی قالب باید با نرم‌افزارهایی مانند SolidWorks یا CATIA و شبیه‌سازی جریان پلاستیک (ANSYS Polyflow) انجام شود. نکات کلیدی:

• ضخامت دیواره یکنواخت بین ۰/۸ تا ۲ میلی‌متر (برای ظروف ۱ لیتری).

• ایجاد دنده‌های تقویت‌کننده در بدنه برای مقاومت در برابر فشار داخلی.

• طراحی درب ضدریزش با واشر لاستیکی (در صورتی که سم گاززا است).

• قالب باید سیستم تخلیه هوا (Vent) به عرض ۰/۰۵ تا ۰/۱ میلی‌متر داشته باشد.

3) راه اندازی خط تولید ظروف سم – تنظیم فرآیند (دما، فشار، زمان)

پارامترهای بحرانی:

• دمای ناحیه تغذیه اکسترودر: ۱۸۰ درجه سانتی‌گراد

• دمای ناحیه متراکم‌سازی: ۲۱۰ درجه

• دمای هد: ۲۰۰ درجه

• فشار دمیدن: ۷ بار

• دمای آب خنک‌کن قالب: ۱۲ درجه

• زمان دمیدن: ۱ ثانیه

• زمان خنک‌کاری: ۸ ثانیه

برای هر نوع ظرف (حجم ۲۵۰ میلی‌لیتری، ۱ لیتری، ۵ لیتری) این اعداد بهینه‌سازی می‌شوند.

4) راه اندازی خط تولید ظروف سم – آموزش پرسنل و نگهداری

اپراتورها باید خطرات سموم را بشناسند (استفاده از دستکش نیتریل، عینک، ماسک تنفسی در بخش کنترل کیفیت). همچنین نگهداری پیشگیرانه قالب (پولیش ماهانه، تعویض واشرهای آب بندی) برای جلوگیری از نشت پلاستیک مذاب ضروری است.

محاسبات اقتصادی خط تولید ظروف سم (سرمایه‌گذاری و سودآوری)

برای یک خط تولید نیمهاتوماتیک با ظرفیت ۳۰۰۰ ظرف ۱ لیتری در هر شیفت:

هزینه هر ظرف مواد اولیه: ۰/۱۲ دلار
قیمت فروش عمده هر ظرف استاندارد سم: ۰/۴۵ دلار
سود ناخالص هر ظرف: ۰/۳۳ دلار
در تولید روزانه ۳۰۰۰ عدد، سود روزانه: ۹۹۰ دلار
دوره بازگشت سرمایه: حدود ۴ تا ۶ ماه (با احتساب هزینه انرژی، اجاره، حقوق)

توجه: قیمت‌ها بسته به کشور، برند ماشین‌آلات (آلمانی، چینی، ایرانی) و نرخ ارز متغیر است.

نوآوری‌های مدرن در خط تولید ظروف سم

صنعت ماشین‌سازی پلاستیک در این حوزه پیشرفت‌های چشمگیری داشته است:

1. قالب‌های بادی چندلایه (Multi-layer) – تا ۵ لایه متفاوت (لایه داخلی مقاوم به نفوذ سم، لایه میانی بازیافتی، لایه خارجی رنگی ضد UV).

2. سیستم بینایی مجهز به هوش مصنوعی برای تشخیص خودکار عیوب سطحی مانند حباب، ترک مویی یا تغییر رنگ.

3. قالب‌های بادی با بسته شدن سروو الکتریکی به جای هیدرولیک (کاهش مصرف انرژی تا ۴۰٪ و دقت بالاتر).

4. چاپ مستقیم جوهرافشان روی ظرف در حین خط تولید (حذف برچسب کاغذی و کاهش هزینه).

5. اتصال به اینترنت صنعتی (IIoT) برای پایش آنلاین دما، فشار و ضخامت پاریسون از راه دور.

این نوآوری‌ها امکان تولید ظروفی با وزن ۲۰٪ کمتر و استحکام ۳۰٪ بیشتر را فراهم کرده‌اند.

مقایسه خط تولید ظروف سم با سایر روش‌های بسته‌بندی سموم

در ۹۰٪ موارد صنعتی، خط تولید ظروف سم مبتنی بر قالب بادی HDPE انتخاب اول است.

| جهت کسب اطلاعات بیشتر درباره دستگاه پلاستیک بادی، در واتساپ با ماشین سازی مرادی در ارتباط باشید.

جمع‌بندی نهایی

خط تولید ظروف سم یک سرمایه‌گذاری هوشمندانه در صنعت پلاستیک کشورهای کشاورز و صنعتی است. استفاده از قالب‌های بادی به دلیل تولید قطعات یکپارچه، سبک، مقاوم و با راندمان بالا، استاندارد طلایی این صنعت محسوب می‌شود. مهندسان ماشین‌ساز پلاستیک برای طراحی چنین خطوطی باید به خوبی با خواص پلیمرهای مقاوم به مواد شیمیایی، طراحی قالب با درزگیری مناسب، سیستم‌های خنک‌کاری دقیق و استانداردهای ایمنی بین‌المللی آشنا باشند.

اگر قصد راه‌اندازی این کسب‌وکار را دارید، از مشاوره با یک تیم متخصص ماشین‌سازی (که هم قالب بادی طراحی کند و هم فرآیند اکستروژن را بهینه نماید) غافل نشوید. همچنین حتماً مجوزهای زیست‌محیطی برای دفع ضایعات آلوده به سم را دریافت کنید.

در نهایت، نوآوری در بسته‌بندی هوشمند (مانند ظروف با RFID برای ردیابی زنجیره تامین) می‌تواند ارزش افزوده بالایی برای محصول شما ایجاد کند.

سوالات متداول

۱. آیا خط تولید ظروف سم با ظروف معمولی آب معدنی تفاوت دارد؟

بله. در ظروف سم از HDPE با چگالی بالاتر، ضخامت دیواره بیشتر، افزودنی ضد UV و آزمون‌های نشت سخت‌گیرانه استفاده می‌شود. همچنین قالب بادی باید برای مقاومت در برابر حمله شیمیایی طراحی شده باشد.

۲. کمترین تیراژ اقتصادی برای راه‌اندازی خط تولید ظروف سم چقدر است؟

با قالب بادی معمولی، حداقل ۵۰,۰۰۰ ظرف در سال (حدود ۲۰۰۰ ظرف در روز کاری) توجیه اقتصادی دارد. برای تیراژ کمتر، تولید با دستگاه نیمهاتوماتیک جواب می‌دهد.

۳. آیا می‌توان از ضایعات ظروف سم برای تولید مجدد استفاده کرد؟

خیر، به دلیل خطر آلودگی شیمیایی، ضایعات ظروف سمی باید سوزانده شوند در کوره‌های مخصوص. فقط ضایعات خط تولید قبل از تماس با سم قابل بازیافت هستند.

۴. بهترین ماده اولیه برای خط تولید ظروف سم چیست؟

HDPE با درجه بلو مولداِینگ (BF) و MFI حدود ۰/۵، همراه با مستربچ مشکی یا نارنجی (رنگ‌های هشداردهنده استاندارد) و ۲٪ آنتی‌اکسیدان.

۵. هزینه طراحی و ساخت قالب بادی برای ظرف سم چقدر است؟

بسته به پیچیدگی و تعداد حفره‌ها، بین ۳,۰۰۰ تا ۱۵,۰۰۰ دلار. قالب دو حفره‌ای برای ظرف ۱ لیتری حدود ۷,۰۰۰ دلار هزینه دارد.

۶. مدت زمان گارانتی ماشین‌آلات خط تولید ظروف سم معمولاً چقدر است؟

ماشین‌آلات اروپایی: ۲ سال، چینی: ۱ سال، ایرانی: ۱۸ ماه. قالب‌ها معمولاً ۵۰۰,۰۰۰ سیکل گارانتی دارند.

۷. چگونه می‌توانم تضمین کنم ظرف تولیدی من در برابر نفتالین و حلال‌های قوی مقاوم است؟

درخواست آزمون نفوذپذیری (Permeation test) طبق استاندارد ASTM D2684. همچنین استفاده از قالب بادی چندلایه با لایه EVOH یا نایلون.

۸. آیا امکان تولید ظروف سم با حجم بالای ۳۰ لیتر با قالب بادی وجود دارد؟

بله، با قالب بادی اکستروژن با انباشتساز (Accumulator head) می‌توان مخازن تا ۱۰۰۰ لیتر ساخت، اما برای ظروف سم معمولاً بالای ۳۰ لیتر از بشکه‌های فلزی استفاده می‌شود.

نکته پایانی
تولید ظروف ایمن برای مواد سمی نه فقط یک فرصت اقتصادی، بلکه یک مسئولیت اجتماعی است. با انتخاب تجهیزات استاندارد و رعایت دقیق فرآیندها، می‌توانید محصولی با کیفیت صادراتی تولید کنید که هم از کشاورزان و کارگران محافظت کند و هم به محیط زیست آسیب نرساند. برای دریافت مشاوره تخصصی در زمینه طراحی و ساخت قالب بادی متناسب با خط تولید خود، با کارشناسان ماشین‌سازی مرادی تماس بگیرید.
