مقدمه: چرا خط تولید سرم در صنعت پزشکی حیاتی است؟

سرم‌های دارویی و پزشکی از جمله محصولات استراتژیک در بیمارستان‌ها، درمانگاه‌ها و داروخانه‌ها هستند. این محصولات که برای تزریق سرم، همودیالیز، شستشوی زخم و موارد دیگر استفاده می‌شوند، نیازمند بسته‌بندی‌های کاملاً استریل، بدون نشت و با دقت ابعادی بالا هستند. ستون فقرات چنین بسته‌بندی‌هایی، خط تولید سرم است؛ خطی که در آن ظروف پلاستیکی (معمولاً از جنس PET، PP یا PE) با استفاده از فناوری قالب‌های بادی تولید می‌شوند.

در این مقاله، به طور تخصصی به بررسی اجزای یک خط تولید سرم مدرن، نقش قالب‌های بادی، مزایای آن‌ها نسبت به روش‌های سنتی، مراحل تولید، کنترل کیفیت و نحوه راه‌اندازی چنین خطی می‌پردازیم. هدف ما ارائه محتوایی منحصربه‌فرد، فنی و در عین حال قابل استفاده برای تولیدکنندگان، سرمایه‌گذاران و دانشجویان مهندسی پلاستیک است.

خط تولید سرم چیست و چه تفاوتی با سایر خطوط تولید پلاستیک دارد؟

خط تولید سرم به مجموعه‌ای از ماشین‌آلات، قالب‌ها و تجهیزات جانبی گفته می‌شود که برای تولید بطری‌ها و ظروف پلاستیکی مخصوص مایعات استریل پزشکی (سرم، محلول نمکی، قند خون، دیالیز و …) طراحی شده است. تفاوت اصلی این خطوط با خطوط تولید بطری معمولی (مانند بطری آب معدنی) در موارد زیر است:

1. استانداردهای استریلیته: ظروف سرم باید در محیطی با کلاس تمیزی بالا (Class 100,000 یا بهتر) تولید شوند.

2. دقت ابعادی بالا: درب‌های سرم باید کاملاً بدون نشت با بدنه قفل شوند.

3. مقاومت شیمیایی: پلاستیک مورد استفاده باید در برابر ترکیبات دارویی، حرارت استریلیزاسیون و زمان نگهداری طولانی مقاوم باشد.

4. وزن دقیق: هر بطری سرم وزن مشخصی دارد تا میزان مایع درج شده روی برچسب دقیق باشد.

در خط تولید سرم، قلب تپنده دستگاه‌ها قالب بادی است. برخلاف قالب‌های تزریقی سنتی که در آنها پلاستیک مذاب با فشار زیاد به درون حفره قالب تزریق می‌شود، در فرآیند قالب‌های بادی، ابتدا یک پیش‌فرم (پره‌فرم) یا لوله پلاستیکی ذوب‌شده (پاریسون) درون قالب قرار می‌گیرد و سپس با دمیدن هوای فشرده، به دیواره قالب چسبیده و شکل نهایی را می‌گیرد.

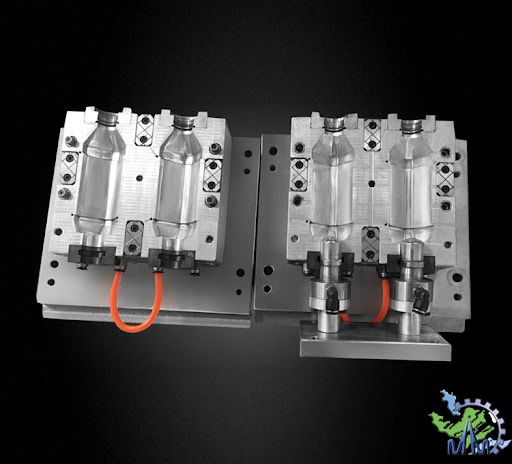

قالب بادی در خط تولید سرم: تعریف و عملکرد

قالب بادی وسیله‌ای است که از فشار هوا برای شکل‌دهی مواد پلاستیکی به شکل دلخواه استفاده می‌کند. در خط تولید سرم، این قالب‌ها اغلب از جنس آلومینیوم یا فولاد ضدزنگ ساخته می‌شوند و دارای مجاری هوای دقیق، سیستم خنک‌کننده و سطوحی با پرداخت نهایی بسیار صاف هستند تا محصول نهایی بدون خط و خش و با شفافیت مناسب تولید شود.

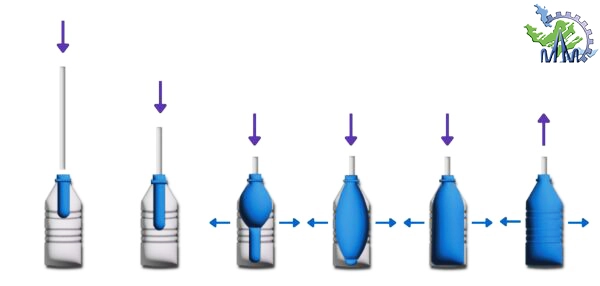

مراحل عملکرد قالب بطری سرم در خط تولید سرم به صورت زیر است:

1. قرارگیری ماده اولیه: پلاستیک ذوب شده به صورت لوله یا نوار (پاریسون) در بین دو نیمه باز قالب قرار می‌گیرد.

2. بستن قالب: دو نیمه قالب روی یکدیگر بسته می‌شوند، در حالی که سر و ته پاریسون توسط نیپل‌ها بسته می‌شود.

3. دمیدن هوا: هوای فشرده با فشار کنترل شده (معمولاً 4 تا 10 بار) از طریق سوزن دمش یا میله دمش وارد پاریسون می‌شود.

4. انبساط و شکل‌گیری: پلاستیک داغ به دیواره‌های قالب می‌چسبد.

5. خنک‌کاری: آب یا روغن از کانال‌های داخل قالب عبور کرده و پلاستیک را جامد می‌کند.

6. باز کردن قالب و تخلیه: قالب باز شده و قطعه نهایی خارج می‌شود.

مزایای استفاده از قالب‌های بادی در خط تولید سرم نسبت به قالب‌های معمولی

در گذشته برای تولید ظروف سرم از شیشه استفاده می‌شد که سنگین، شکننده و پرهزینه بود. با ظهور پلاستیک و فناوری قالب‌های بادی، انقلابی در این صنعت ایجاد شد. مزایای قالب بادی در خط تولید سرم عبارتند از:

1. هزینه کمتر قالب‌سازی: قالب‌های بادی نسبت به قالب‌های تزریقی پیچیده، ارزان‌تر و سریع‌تر ساخته می‌شوند.

2. وزن سبک محصول نهایی: بطری‌های سرم پلاستیکی در مقایسه با شیشه بسیار سبک‌تر هستند و حمل و نقل را آسان می‌کنند.

3. انعطاف‌پذیری در طراحی: می‌توان اشکال ارگونومیک، دسته‌دار، با انحناهای خاص و حتی طرح‌های ضد لغزش روی بدنه بطری ایجاد کرد.

4. ایمنی بیشتر: شکستن بطری پلاستیکی در بیمارستان خطر بریدگی و آلودگی را کاهش می‌دهد.

5. قابلیت تولید حجم بالا: خطوط تولید سرم با قالب‌های بادی چند حفره‌ای (مثلاً 4، 6 یا 8 قالب در یک ماشین) قادرند هزاران بطری در ساعت تولید کنند.

6. ضخامت یکنواخت دیواره: بر خلاف روش‌های اکستروژن ساده، قالب بادی توزیع ضخامت مناسبی ایجاد می‌کند که برای جلوگیری از نشت سرم حیاتی است.

مراحل کامل تولید سرم در یک خط تولید مدرن

یک خط تولید سرم کامل و استاندارد شامل ایستگاه‌های زیر است:

مرحله 1: آماده‌سازی ماده پلاستیک (خشک‌کردن و تغذیه)

مواد اولیه معمولاً گرانول‌های پلی‌اتیلن (PE) درجه پزشکی یا پلی‌پروپیلن (PP) هستند. این مواد باید در سیلوهای خشک‌کن با دمای 60-80 درجه سانتی‌گراد به مدت 3-4 ساعت خشک شوند تا رطوبت آنها به زیر 0.02% برسد. سپس توسط سیستم تغذیه خلأ به قیف دستگاه اکسترودر منتقل می‌شوند.

مرحله 2: ذوب و اکستروژن پاریسون (لوله پلاستیکی)

دستگاه اکسترودر با استفاده از حرارت و فشار، گرانول‌ها را ذوب کرده و مواد مذاب را از یک قالب حلقوی به شکل لوله توخالی (پاریسون) خارج می‌کند. ضخامت و قطر پاریسون توسط یک سیستم کامپیوتری کنترل می‌شود تا در نقاط مختلف بطری (کف، بدنه، دهانه) ضخامت مورد نظر تأمین شود.

مرحله 3: قرارگیری پاریسون درون قالب بادی

دو نیمه قالب بادی باز شده و پاریسون به صورت عمودی بین آنها قرار می‌گیرد. در خطوط تولید سرم پیشرفته، یک ربات یا بازوی مکانیکی پاریسون را دقیقاً در مرکز قالب هدایت می‌کند.

مرحله 4: دمش و شکل‌دهی (Blow Molding)

• قالب بسته می‌شود.

• یک میله دمش از بالا یا پایین وارد دهانه پاریسون می‌شود.

• هوای فشرده خشک و فیلتر شده (با فشار 5 تا 10 بار) به داخل دمیده می‌شود.

• پلاستیک به دیواره قالب می‌چسبد.

• همزمان، سیستم خنک‌کاری قالب (آب با دمای 10-15 درجه) پلاستیک را سرد و جامد می‌کند.

مرحله 5: خروج قطعه و بُر زدن اضافات

پس از جامد شدن، قالب باز شده و قطعه (که هنوز به پاریسون اضافی در سر و ته متصل است) خارج می‌شود. سپس در ایستگاه تریمینگ (برش)، قسمت‌های زائد (فلش) توسط یک پانچ یا تیغه رباتیک بریده می‌شود. مواد اضافی خرد شده و دوباره به چرخه تولید بازمی‌گردند.

مرحله 6: کنترل کیفیت و بازرسی

بطری‌های سرم از نظر:

• عدم نشت (تست فشار هوا)

• ضخامت دیواره (اولتراسونیک)

• شفافیت و عدم وجود حباب

• وزن دقیق

مورد بازرسی قرار می‌گیرند. در خطوط مدرن از دوربین‌های هوشمند (Machine Vision) استفاده می‌شود.

مرحله 7: استریلیزاسیون و بسته‌بندی

بطری‌ها پس از تولید، وارد تونل استریلیزاسیون با اشعه گاما یا اتیلن اکساید می‌شوند. سپس در محیط استریل، با سرم دارویی پر شده، درب بسته می‌شوند و برچسب می‌خورند. نهایتاً در کارتن‌های مخصوص بسته‌بندی شده و برای بیمارستان‌ها ارسال می‌شوند.

انواع خطوط تولید سرم بر اساس فناوری قالب بادی

1. خطوط اکستروژن بادی (Extrusion Blow Molding – EBM)

مناسب برای تولید بطری‌های بزرگ سرم (۵۰۰ سی‌سی، ۱۰۰۰ سی‌سی و حتی ۳۰۰۰ سی‌سی). در این روش، پاریسون به صورت پیوسته یا ناپیوسته ساخته می‌شود. مزیت: هزینه کمتر قالب، عیب: ضخامت کمتر یکنواخت در دهانه بطری.

2. خطوط تزریق-بادی (Injection Blow Molding – IBM)

ابتدا یک پیش‌فرم توسط دستگاه تزریق ساخته می‌شود، سپس پیش‌فرم در قالب بادی قرار گرفته و باد می‌شود. این روش برای بطری‌های کوچک (۵۰ تا ۲۵۰ سی‌سی) با دقت ابعادی بالا و دهانه دقیق (مناسب برای درب‌های سرم) ایده‌آل است.

3. خطوط کششی-بادی (Injection Stretch Blow Molding – ISBM)

در این روش، پیش‌فرم ابتدا کشیده می‌شود (به صورت مکانیکی) سپس باد می‌شود. نتیجه نهایی بطری‌هایی با شفافیت فوق‌العاده، مقاومت مکانیکی بالا و نفوذپذیری کم در برابر گازها است. این نوع برای سرم‌های حساس به اکسیژن (مانند برخی آنتی‌بیوتیک‌ها) عالی است.

انتخاب نوع خط تولید بر اساس حجم سفارشی و وزن مناسب

برای تولید ظروف سرم پزشکی با حجم سفارشی (مثلاً ۱۰۰ سی‌سی، ۲۵۰ سی‌سی، ۵۰۰ سی‌سی، ۱۰۰۰ سی‌سی) و وزن مناسب (مثلاً ۲۰ گرم برای بطری ۵۰۰ سی‌سی)، معمولاً روش اکستروژن بادی (EBM) رایج‌تر است زیرا تغییر حجم با تعویض قالب ساده‌تر انجام می‌شود و هزینه قالب پایین است. برای حجم‌های بسیار دقیق و ظروف کوچک، روش ISBM ارجحیت دارد.

0 تا 100 راه‌اندازی تولید سرم

راه‌اندازی یک خط تولید سرم موفق نیازمند برنامه‌ریزی دقیق در ۶ مرحله کلیدی است:

1. مطالعات فنی و اقتصادی (Feasibility Study)

پیش از هر اقدامی، باید بازار هدف (بیمارستان‌ها، داروخانه‌ها، شرکت‌های داروسازی)، حجم تقاضا، قیمت تمام شده، نوع سرم (سرم نمکی، قندی، رینگر و …) و استانداردهای مورد نیاز (ISO 13485, GMP) بررسی شود.

2. طراحی و سفارش قالب بادی اختصاصی

قالب بادی باید با همکاری یک ماشین‌سازی پلاستیک مجرب طراحی شود. نکات مهم در طراحی قالب:

• جنس قالب: آلومینیوم 7075 برای تیراژ پایین تا متوسط، فولاد ابزار P20 برای تیراژ بالا.

• کانال‌های خنک‌کاری: باید به گونه‌ای طراحی شوند که خنک‌کاری یکنواخت و سریع داشته باشند.

• سطح داخلی: باید صیقلی (حداقل Ra 0.4 میکرون) و دارای پوشش ضدچسبندگی (مانند PTFE) باشد.

• سیستم تخلیه هوا: شیارهای تهویه به عمق 0.03-0.05 میلی‌متر برای خروج هوای اضافی هنگام دمش ضروری است.

3. تأمین ماشین‌آلات خط تولید

یک خط کامل شامل:

• اکسترودر با نسبت L/D حداقل 25:1

• دستگاه قالب‌زنی بادی (Blow Molding Machine)

• چیلر و سیستم خنک‌کاری قالب

• کمپرسور هوای فشرده بدون روغن (کلاس 0)

• دستگاه گرانولاتور برای بازیافت ضایعات

• نوار نقاله و ایستگاه تریمینگ

• اتاق تمیز (Clean Room)

4. انتخاب مواد اولیه گرید پزشکی

مواد اولیه باید دارای گواهی USP Class VI (زیست‌سازگاری) باشند. رایج‌ترین مواد: PP (پلی‌پروپیلن) برای مقاومت حرارتی و شفافیت، و PE (پلی‌اتیلن) برای انعطاف‌پذیری بیشتر.

5. کالیبراسیون و تنظیم پارامترها

این مرحله بسیار حساس است. پارامترهای زیر باید تنظیم شوند:

• دمای نواحی مختلف اکسترودر (۱۷۰ تا ۲۲۰ درجه)

• سرعت چرخش ماردون

• فشار دمش هوا

• زمان بسته بودن قالب و خنک‌کاری

• زمان باز و بسته شدن قالب

6. آموزش پرسنل و اخذ مجوزهای بهداشتی

پرسنل خط تولید باید با مفاهیم GMP (Good Manufacturing Practice)، کنترل آلودگی متقاطع، نحوه تمیز کردن قالب و نحوه واکنش به خطاها آشنا شوند. همچنین اخذ مجوز از سازمان غذا و دارو (در ایران: سازمان غذا و دارو) الزامی است.

کنترل کیفیت در خط تولید سرم (بخش تخصصی)

کیفیت در خط تولید سرم دو سطح دارد: کیفیت ظرف پلاستیکی و کیفیت خود سرم دارویی. در اینجا بر کیفیت ظرف تمرکز می‌کنیم.

1) تست‌های مخرب (Destructive Tests)

• تست فشار هیدرواستاتیک: بطری با آب پر شده و تا فشار ۱.۵ بار (بیشتر از فشار معمول مصرف) تحتفشار قرار می‌گیرد. نباید نشت یا ترکیدگی داشته باشد.

• تست سقوط (Drop Test): بطری پر از آب از ارتفاع ۱.۵ متر روی سطح سخت سقوط می‌کند. نباید بشکند.

• تست ضخامت دیواره: با میکرومتر یا اولتراسوند در ۵ نقطه مختلف بدنه اندازه‌گیری می‌شود (حداکثر تلورانس ±0.05mm).

2) تست‌های غیرمخرب (Non-Destructive Tests)

• بازرسی چشمی خودکار (Vision System): تشخیص حباب، خط و خش، ذرات خارجی و تغییر رنگ.

• تست نشتی با خلأ: بطری در محفظه خلأ قرار می‌گیرد و افت فشار اندازه‌گیری می‌شود.

3) تست‌های میکروبیولوژیکی

هر چند بطری تولید شده استریل نیست، اما باید عاری از آلودگی سطحی بالاتر از حد استاندارد باشد. نمونه‌برداری سواپ از سطح داخلی و کشت در محیط‌های اختصاصی انجام می‌شود.

چالش‌های رایج در خط تولید سرم و راهکارها

آینده خطوط تولید سرم: اتوماسیون و هوشمندسازی

با پیشرفت صنعت ۴.۰، خطوط تولید سرم نیز هوشمندتر می‌شوند:

• مانیتورینگ آنلاین ضخامت: سنسورهای لیزری در حین تولید ضخامت را اندازه‌گیری و به کنترلر اکسترودر بازخورد می‌دهند.

• ربات‌های همکار (Cobots): برای تخلیه قطعات و بسته‌بندی اولیه بدون دخالت انسان و کاهش آلودگی.

• سیستم MES (Manufacturing Execution System): تمام داده‌های تولید (دما، فشار، تعداد قطعات سالم و معیوب، انرژی مصرفی) را ثبت و تحلیل می‌کند.

• قالب‌های بادی با حافظه شکل: استفاده از آلیاژهای حافظه‌دار برای ایجاد حرکت‌های مکانیکی درون قالب بدون نیاز به سیلندرهای پنوماتیک اضافی.

همچنین با توجه به نگرانی‌های زیست‌محیطی، پلاستیک‌های زیست‌تخریب‌پذیر (مانند PLA) و مواد بازیافتی درجه پزشکی نیز وارد این صنعت شده‌اند، هرچند که هنوز برای سرم‌های حساس محدودیت دارند.

| جهت کسب اطلاعات بیشتر درباره دستگاه پلاستیک بادی، در واتساپ با ماشین سازی مرادی در ارتباط باشید.

جمع‌بندی

خط تولید سرم یکی از پیچیده‌ترین و حساسترین خطوط تولید در صنعت پلاستیک پزشکی است. استفاده از قالب‌های بادی به دلیل هزینه کمتر، وزن سبک محصول نهایی، انعطاف‌پذیری در طراحی و توانایی تولید انبوه، به استاندارد طلایی این صنعت تبدیل شده است. از آماده‌سازی ماده اولیه و اکستروژن پاریسون گرفته تا دمش، خنک‌کاری، برش، کنترل کیفیت و استریلیزاسیون، هر مرحله نیازمند دقت و تجهیزات پیشرفته است.

برای راه‌اندازی موفق یک خط تولید سرم، باید به موارد زیر توجه ویژه داشت:

• انتخاب فناوری مناسب (EBM، IBM یا ISBM) بر اساس حجم و وزن سفارشی

• طراحی و ساخت قالب بادی با کیفیت توسط تیم ماشین‌سازی پلاستیک مجرب

• رعایت استانداردهای GMP و USP Class VI

• کنترل کیفیت چندمرحله‌ای (مخرب، غیرمخرب و میکروبی)

• آموزش پرسنل و نگهداری پیشگیرانه از تجهیزات

با توجه به رشد تقاضای جهانی برای محصولات پزشکی یکبارمصرف و افزایش سرانه مصرف سرم در کشورهای در حال توسعه، سرمایه‌گذاری بر روی یک خط تولید سرم مدرن نه‌تنها از نظر اقتصادی مقرون به صرفه است، بلکه یک نیاز حیاتی در سیستم بهداشت و درمان محسوب می‌شود. مهندسان ماشین‌سازی پلاستیک با دانش خود در زمینه طراحی قالب، خواص مواد و بهینه‌سازی فرآیند، نقش کلیدی در موفقیت این خطوط ایفا می‌کنند.

در نهایت، خط تولید سرم آینده، خطی خواهد بود که هوشمند، خودتنظیم، کم‌مصرف و سازگار با محیط زیست باشد، در عین حال که ایمنی و کیفیت سرم‌های تولیدی را در بالاترین سطح ممکن حفظ می‌کند.

سوالات متداول

1. تفاوت خط تولید سرم با خط تولید بطری آب معدنی چیست؟

در خط تولید سرم، الزامات استریلیته، دقت ابعادی دهانه بطری (برای جلوگیری از نشت) و مقاومت شیمیایی بسیار بالاتر است. همچنین مواد اولیه باید دارای گواهی زیست‌سازگاری پزشکی باشند. در خطوط بطری آب، این الزامات معمولاً ساده‌تر است.

2. آیا می‌توان از قالب بادی برای تولید ظروف سرم ۱۰۰۰ سی‌سی استفاده کرد؟

بله. روش اکستروژن بادی (EBM) برای ظروف بزرگ (۵۰۰ تا ۳۰۰۰ سی‌سی) بسیار مناسب است. قالب بادی با یک حفره یا چند حفره (مثلاً دو حفره برای بطری ۱۰۰۰ سی‌سی) طراحی می‌شود.

3. هزینه راه‌اندازی یک خط تولید سرم چقدر است؟

هزینه بسته به ظرفیت تولید، تکنولوژی (داخلی یا اروپایی) و اتوماسیون متغیر است. یک خط نیمه‌خودکار با ظرفیت ۵۰۰ بطری در ساعت ممکن است حدود ۲۰۰,۰۰۰ تا ۴۰۰,۰۰۰ دلار هزینه داشته باشد. خطوط تمام اتوماتیک صنعتی از ۱ میلیون دلار به بالا هستند.

4. چه استانداردهایی برای خط تولید سرم الزامی است؟

مهم‌ترین استانداردها: ISO 13485 (تجهیزات پزشکی)، GMP (عملکرد خوب تولیدی)، USP Class VI (زیست‌سازگاری پلاستیک)، ISO 15378 (بسته‌بندی اولیه دارویی) و FDA 21 CFR (برای صادرات به آمریکا).

5. چه موادی برای تولید بطری سرم مناسب است؟

پلی‌پروپیلن (PP) به دلیل شفافیت، مقاومت حرارتی و قابلیت استریل با اتوکلاو رایج‌ترین گزینه است. پلی‌اتیلن (HDPE) برای سرم‌هایی که نیاز به انعطاف بیشتر دارند و پلی‌اتیلن ترفتالات (PET) برای سرم‌های حساس به اکسیژن (با لایه محافظ) نیز استفاده می‌شود.

6. چگونه می‌توان نشت سرم از درب بطری را کاهش داد؟

با استفاده از روش تزریق-بادی (IBM) یا کششی-بادی (ISBM) که دهانه بطری با دقت بالا و کاملاً گرد تولید می‌شود. همچنین طراحی قالب بادی باید به گونه‌ای باشد که ناحیه رزوه و لب درب کاملاً صاف و بدون پیچیدگی باشد.

7. آیا قالب‌های بادی نیاز به تعمیر و نگهداری ویژه دارند؟

بله. سطوح داخلی قالب باید هر چند وقت یک بار (مثلاً هر ۵۰,۰۰۰ سیکل) صیقل داده شوند. کانال‌های خنک‌کاری باید از نظر رسوب و گرفتگی چک شوند. همچنین پین‌های دمش و واشرها قطعات مصرفی هستند و باید به صورت دوره‌ای تعویض شوند.

| در صورت عدم داشتن زمان کافی جهت مطالعه مطالب ارائه شده بالا، pdf را مطالعه کنید.
