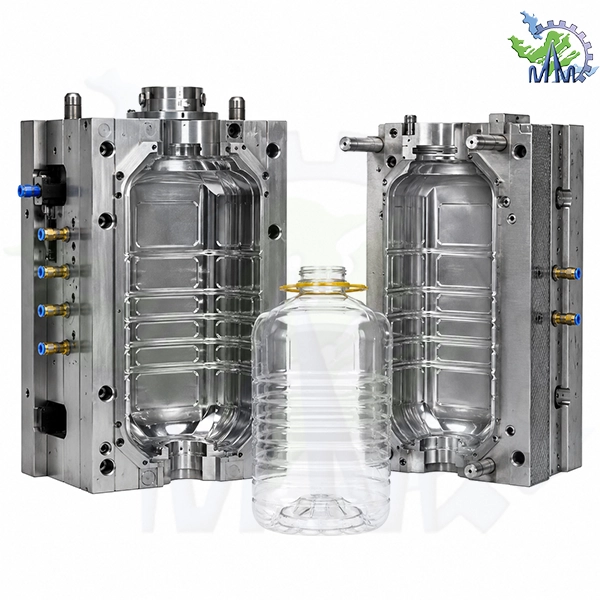

قالب گالن شفاف
- مناسب برای تولید به روش بادی
- قابلیت طراحی در ظرفیتهای مختلف
- امکان ساخت با فولاد یا آلیاژهای مقاوم
- دارای سیستم خنککاری داخلی
- دقت ماشینکاری بالا
- قابلیت تولید گالن با ضخامت یکنواخت
- امکان طراحی دهانه و رزوه سفارشی
- قابلیت نصب روی دستگاههای بادی متداول
- مناسب برای تولید انبوه
- قابلیت ساخت بر اساس نقشه یا نمونه مشتری
طراحی و ساخت قالب گالن شفاف با کیفیت بالا، مناسب تولید انواع گالن پلاستیکی در ابعاد و ظرفیتهای مختلف با دقت بالا، طول عمر مناسب و امکان سفارشسازی مطابق نیاز صنایع مختلف.
قالب گالن شفاف
قالب گالن شفاف یکی از مهمترین تجهیزات مورد استفاده در فرآیند تولید ظروف پلاستیکی به روش قالبگیری بادی (Blow Molding) است که برای ساخت گالنهای مقاوم، شفاف و یکنواخت در ظرفیتهای مختلف طراحی میشود. این قالب با ایجاد فرم دقیق بدنه، دهانه، کف و دسته گالن، نقش مستقیمی در کیفیت نهایی محصول دارد. هرچه طراحی و ساخت قالب با دقت بیشتری انجام شود، محصول نهایی از نظر شفافیت، ضخامت دیواره، استحکام و ظاهر، کیفیت بالاتری خواهد داشت.
در فرآیند تولید، مواد اولیه پلاستیکی پس از ذوب شدن به شکل پاریسون (Parison) از هد دستگاه خارج میشوند. سپس قالب بادی روی آن بسته شده و هوای فشرده، پلاستیک نرم را به دیوارههای داخلی قالب هدایت میکند تا شکل نهایی گالن ایجاد شود. وجود سیستم خنککاری مناسب در قالب باعث میشود قطعه در مدت زمان کوتاهی به استحکام لازم برسد و با کمترین میزان تغییر شکل از قالب خارج شود. به همین دلیل طراحی دقیق مسیرهای خنککننده، محل ورود هوا و ابعاد داخلی قالب اهمیت بسیار زیادی دارد.
امروزه قالب گالن شفاف برای تولید انواع ظروف نگهداری آب، مواد غذایی، شویندهها، مواد شیمیایی، روانکارها، محصولات دارویی، آرایشی و بهداشتی و بسیاری از مایعات صنعتی مورد استفاده قرار میگیرد. این قالبها قابلیت تولید گالنهایی با بدنه شفاف، ضخامت یکنواخت، مقاومت بالا در برابر ضربه و آببندی مناسب را فراهم میکنند و بسته به نوع کاربرد، در ابعاد و ظرفیتهای مختلف قابل طراحی و ساخت هستند.
مراحل طراحی قالب گالن شفاف
1. بررسی نیاز و طراحی اولیه
اولین مرحله، بررسی مشخصات محصول نهایی است. در این بخش ظرفیت گالن، ابعاد، نوع دهانه، ضخامت دیواره، محل قرارگیری دسته، نوع مواد اولیه و شرایط استفاده از محصول بررسی میشود. سپس بر اساس این اطلاعات، مدل سهبعدی گالن طراحی شده و تمامی جزئیات ظاهری و فنی آن مشخص میشود تا قالب دقیقاً مطابق نیاز تولید باشد.
2. طراحی مهندسی قالب
پس از نهایی شدن مدل محصول، طراحی مهندسی قالب آغاز میشود. در این مرحله محل جدایش قالب، مسیرهای ورود هوا، کانالهای خنککننده، سیستم خروج قطعه و نقاط حساس از نظر تنش و ضخامت بررسی میشوند. هدف از این طراحی، دستیابی به تولیدی با حداقل ضایعات، بیشترین سرعت تولید و یکنواختی کامل در ضخامت قطعه است. همچنین نرمافزارهای مهندسی برای تحلیل جریان مواد و عملکرد قالب مورد استفاده قرار میگیرند تا ایرادات احتمالی پیش از ساخت برطرف شوند.
3. ساخت، تست و بهینهسازی قالب
پس از پایان طراحی، قطعات قالب با استفاده از ماشینآلات دقیق CNC تولید شده و عملیات پرداخت، پولیش و مونتاژ روی آن انجام میشود. سپس قالب روی دستگاه بادی نصب شده و چندین مرحله تست عملیاتی انجام میگیرد. در این مرحله کیفیت ظاهری، میزان شفافیت، یکنواختی ضخامت، عملکرد سیستم خنککننده و سرعت تولید بررسی شده و در صورت نیاز اصلاحات نهایی روی قالب اعمال میشود تا محصول با بالاترین کیفیت تولید گردد.
قالب تولید گالن شفاف
قالب تولید گالن شفاف به گونهای طراحی میشود که علاوه بر ایجاد ظاهری زیبا و شفاف، مقاومت مکانیکی بالایی نیز در محصول نهایی ایجاد کند. طراحی دقیق حفره قالب، سیستم گردش آب، محل دمش هوا و کیفیت ماشینکاری قطعات باعث میشود گالن تولیدشده دارای ضخامت یکنواخت، وزن استاندارد، استحکام مناسب و حداقل میزان ضایعات باشد. استفاده از قالبهای دقیق همچنین موجب افزایش سرعت تولید، کاهش هزینههای نگهداری و افزایش عمر مفید تجهیزات خواهد شد.
ویژگیهای قالب گالن شفاف
- دقت ابعادی بالا : تولید گالن با ابعاد کاملاً استاندارد و یکنواخت در تمامی تیراژها.
- کیفیت سطح مناسب : ایجاد سطحی صاف، براق و بدون موج که شفافیت محصول را افزایش میدهد.
- توزیع یکنواخت ضخامت : طراحی قالب به گونهای انجام میشود که ضخامت دیوارهها در تمام بخشهای گالن متعادل باشد.
- سیستم خنککاری بهینه : کاهش زمان سیکل تولید و افزایش راندمان دستگاه.
- مقاومت بالا در تولید مداوم : قابلیت استفاده در خطوط تولید با ظرفیت بالا بدون افت کیفیت.
- امکان تولید گالنهای متنوع : قابلیت ساخت قالب برای ظرفیتها، ابعاد و اشکال مختلف.
- کاهش ضایعات تولید : طراحی اصولی قالب باعث مصرف بهینه مواد اولیه و کاهش پرت مواد میشود.
- طول عمر بالا : استفاده از متریال مناسب و ماشینکاری دقیق، عمر مفید قالب را افزایش میدهد.
انواع قالب گالن شفاف
1. قالب گالن شفاف بر اساس ظرفیت
قالبهای گالن شفاف با ظرفیتهای مختلف از نمونههای کوچک تا گالنهای بزرگ صنعتی طراحی و تولید میشوند. انتخاب ظرفیت قالب کاملاً به نوع محصول، میزان مصرف، فضای نگهداری و کاربرد نهایی بستگی دارد و امکان تولید گالن در حجمهای متنوع وجود دارد.
2. قالب گالن شفاف بر اساس طراحی ظاهری
این قالبها میتوانند با اشکال مختلف مانند بدنه گرد، چهارگوش، کتابی، دستهدار، بدون دسته، دهانههای مختلف و طراحی اختصاصی تولید شوند. فرم ظاهری قالب علاوه بر زیبایی، بر نحوه حمل، انبارش و استفاده از گالن نیز تأثیرگذار است.
3. قالب گالن شفاف سفارشی
در بسیاری از صنایع، ابعاد و طراحی ظروف باید مطابق نیاز خط تولید یا برند سفارشدهنده باشد. به همین دلیل قالب گالن شفاف قابلیت طراحی و ساخت کاملاً سفارشی داشته و میتواند در ابعاد، ظرفیت، وزن، ضخامت، نوع دهانه، فرم دسته و طراحی ظاهری مورد نظر مشتری تولید شود تا دقیقاً با نیاز پروژه و محصول نهایی مطابقت داشته باشد.
در صورتی که به طراحی و ساخت قالب گالن شفاف با کیفیت صنعتی نیاز دارید، شرکت ماشینسازی مرادی با بیش از ۴۰ سال سابقه در زمینه ساخت ماشینآلات و قالبهای بادی و تزریقی، امکان طراحی و تولید قالبهای سفارشی متناسب با نیاز صنایع مختلف را با بهرهگیری از دانش فنی و تجهیزات پیشرفته فراهم کرده است.
| طرح |
سفارشی |
|---|---|
| رنگ |
شفاف |
