تفاوت دستگاه تزریق عمودی و افقی
فهرست محتوایی مقاله
تفاوت دستگاه تزریق عمودی و افقی
تفاوت دستگاه تزریق عمودی و افقی در نحوه پیکربندی و حرکت قالب است. در فرآیند تزریق قالبگیری عمودی، عمل کلمپینگ قالب بهصورت عمودی، بالا و پایین انجام میشود. مکانیزم کلمپینگ و تزریق در یک صفحه عمودی قرار دارند. در مقابل، در فرآیند تزریق قالبگیری افقی، عمل کلمپینگ قالب بهصورت افقی انجام میشود، بهطوری که هر نیمه قالب بهصورت جانبی حرکت کرده و به هم متصل میشوند.
فرآیندهای تزریق قالبگیری عمودی و افقی بر اساس اصول کلی تزریق پلاستیک عمل میکنند، یعنی تزریق پلاستیک مایع به داخل قالب تا زمانی که ماده سخت شود و شکل حفره قالب را به خود بگیرد. با این حال، هر یک از این روشها دارای مزایای منحصر به فرد و کاربردهای خاص خود هستند.
ساختار و طراحی دستگاههای تزریق عمودی و افقی

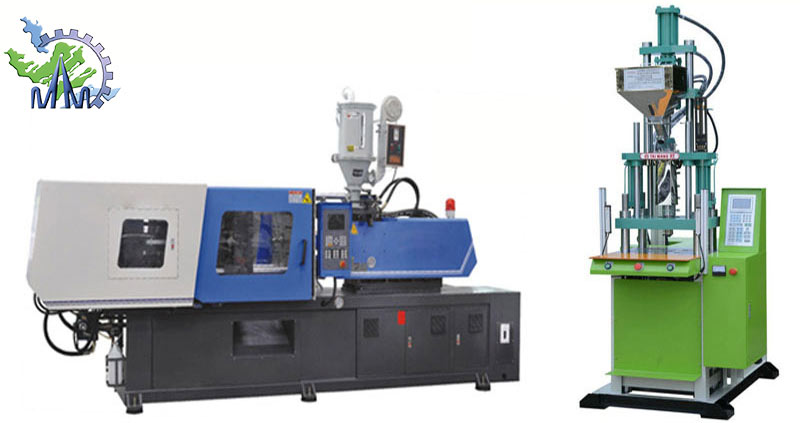

اولین تفاوت دستگاه تزریق عمودی و افقی که به صورت واضح قابل مشاهده است، تفاوت در ساختار و طراحی این دو نوع دستگاه است که در تصاویر مربوط به آنها قابل رؤیت است.

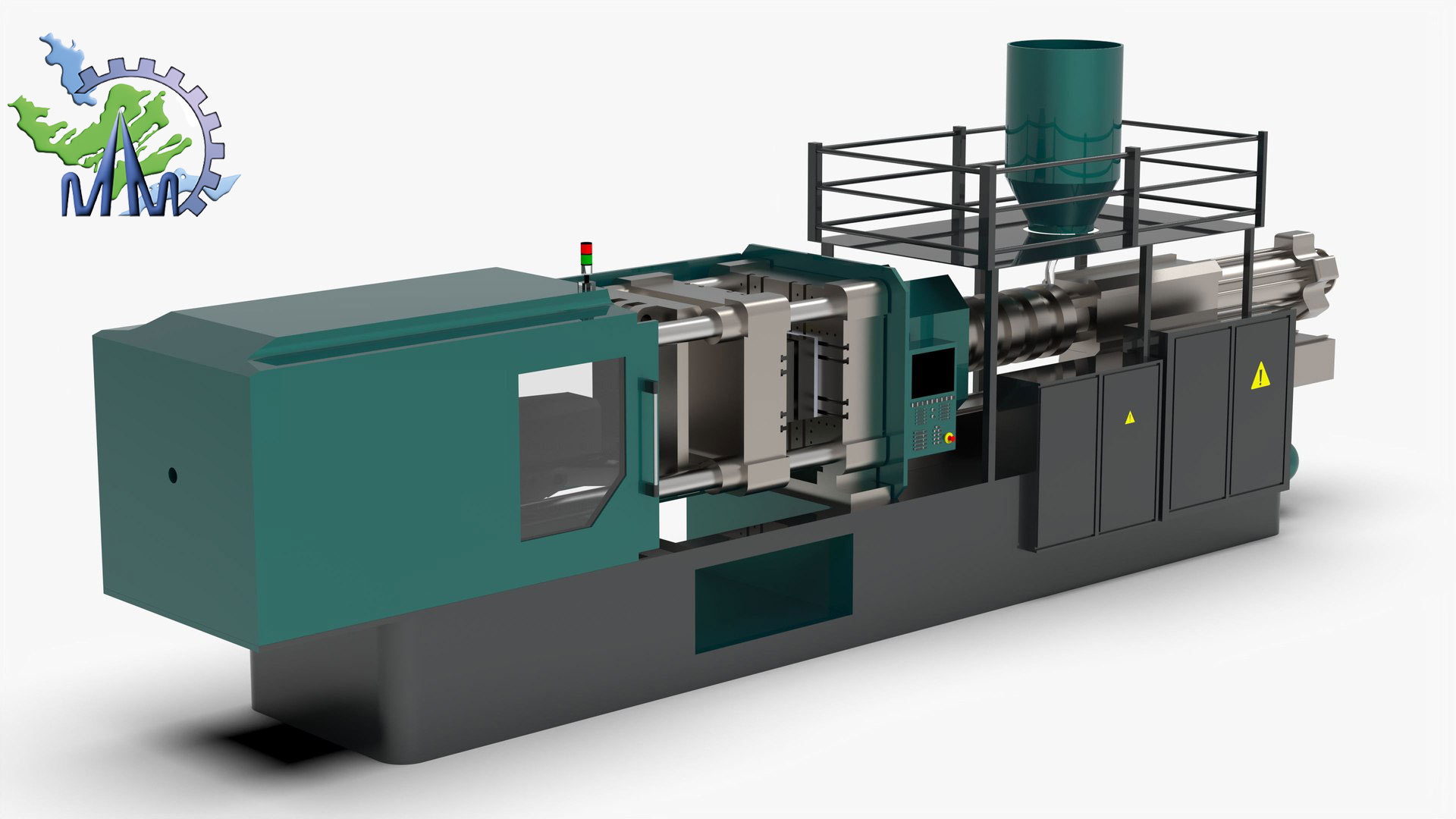

- دستگاه تزریق افقی (Horizontal Injection Molding Machine)
- طراحی: سیستم تزریق و قالبگیری به صورت افقی قرار گرفتهاند.
- فضای مورد نیاز: نیاز به فضای بیشتری دارد اما دسترسی به قالب راحتتر است.
- قالبگیری: مناسب برای تولید قطعات بزرگ و سنگین.

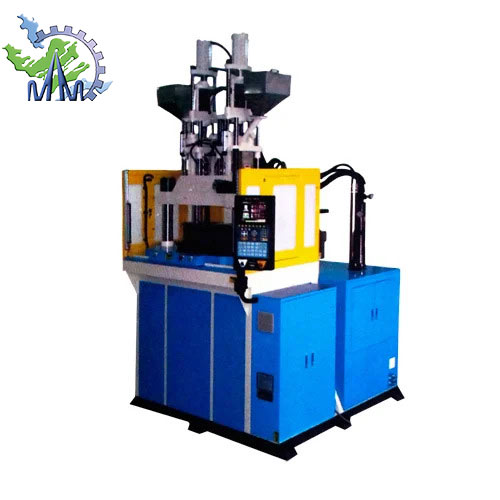

- دستگاه تزریق عمودی (Vertical Injection Molding Machine)
- طراحی: سیستم تزریق به صورت عمودی عمل میکند و قالب در راستای عمود باز و بسته میشود.
- فضای مورد نیاز: فضای کمتری اشغال میکند و برای کارگاههای کوچک مناسب است.
- قالبگیری: ایدهآل برای قطعاتی که نیاز به قرارگیری اجزای داخلی (مثل فلز یا الکترونیک) دارند.
فرآیند تزریق قالبگیری عمودی
در این روش، دو نیمه قالب بهصورت عمودی، بالا و پایین حرکت میکنند تا باز و بسته شوند. مکانیزم تزریق معمولاً در بالای قالب قرار دارد. نیروی جاذبه نقش مهمی در پر کردن حفرههای قالب و فشار تزریق ایفا میکند، که میتواند به کاهش زمان پر شدن و افزایش یکنواختی کمک کند. ماشینهای تزریق قالبگیری عمودی با کلمپهای باز و میزهای چرخان طراحی شدهاند. این ویژگی امکان کار با چندین قالب و انجام عملیات همزمان پیشقالبگیری، تزریق قالبگیری و پسقالبگیری را فراهم میکند. در نتیجه، نیاز به عملیات دستی کاهش یافته، کارایی افزایش مییابد و هزینهها کاهش پیدا میکنند.
از جمله تفاوت دستگاه تزریق عمودی و افقی این است که قطعات پس از خروج از قالب بهطور خودکار نمیافتند (مانند قالبهای افقی). در قالبهای عمودی، قطعات باید بهصورت دستی یا با استفاده از بازوی رباتیک استخراج شوند.
مزایای ماشینهای تزریق قالبگیری عمودی
یکی از موارد مهمی که در مقاله تفاوت دستگاه تزریق عمودی و افقی به آن میپردازیم، بررسی مزایا و معایب هر کدام است. دستگاههای عمودی در مقایسه با دستگاههای افقی فضای کمتری اشغال میکنند و برای محیطهای کاری با فضای محدود گزینهای ایدهآل محسوب میشوند. همچنین، امکان ادغام راحتتر با سیستمهای خودکار را فراهم کرده و دسترسی به قالب برای تعویض و نگهداری را بهبود میبخشند.
ماشینهای تزریق قالبگیری عمودی مزایای زیادی از جمله طراحی فشرده و انعطافپذیری دارند. اندازه کوچک آنها امکان استفاده بهینه از فضا را فراهم میکند، در حالی که کنترل دقیق و تکرارپذیری بالا، کیفیت قطعات تولیدی را تضمین میکند. این ماشینها با قابلیت پشتیبانی از فرآیندهای تزریق مختلف و امکان ترکیب با اجزای اضافی، به تولیدکنندگان انعطاف لازم را برای موفقیت در صنعت پویا و رقابتی امروز میدهند. چه برای تولید کارآمد و چه برای قالبگیری قطعات پیچیده، ماشینهای تزریق قالبگیری عمودی انتخابی عالی هستند.
علاوه بر این، ماشینهای تزریق قالبگیری عمودی به راحتی قابلیت ادغام با اجزای اضافی مانند میزهای چرخان یا سیستمهای خودکار را دارند، که باعث افزایش بهرهوری و کارایی میشود. این انعطافپذیری به تولیدکنندگان امکان میدهد تا فرآیندهای تولیدی خود را مطابق با تغییرات بازار تنظیم کنند و رقابتپذیری خود را در صنعت پویای امروزی حفظ نمایند.
معایب ماشینهای تزریق قالبگیری عمودی
در ادامه مقاله تفاوت دستگاه تزریق عمودی و افقی به بررسی معایب دستگاههای عمودی میپردازیم. ماشینهای تزریق قالبگیری عمودی در مقایسه با مدلهای افقی ظرفیت تزریق محدودی دارند. این محدودیت میتواند اندازه و پیچیدگی قطعات قابل تولید را کاهش دهد. برای پروژههای بزرگتر و پیچیدهتر، ظرفیت تزریق محدود ممکن است نیاز به چندین مرحله یا قالبهای اضافی را ایجاد کند، که این امر منجر به افزایش زمان تولید و هزینهها میشود.
علاوه بر این، هزینه ابزارآلات در ماشینهای تزریق قالبگیری عمودی معمولاً بیشتر از مدلهای افقی است. طراحی پیچیده و ساختار خاص مورد نیاز برای قالبگیری عمودی اغلب منجر به افزایش هزینههای تولید ابزار میشود. همچنین، پیچیدگی ابزار میتواند زمان آمادهسازی و نیاز به تعمیرات را افزایش دهد، که این امر هزینههای کلی را بالا میبرد.
موارد استفاده از دستگاه تزریق پلاستیک عمودی
یکی از مواردی که باید در بررسی تفاوت دستگاه تزریق عمودی و افقی به آن توجه داشت، موارد استفاده و کاربرد این دو نوع دستگاه است. ابتدا باید نیاز خود را تعیین کنید و سپس متناسب با آن اقدام به خرید کنید.
- عملیات همزمان متعدد
طراحی قالبهای عمودی و استفاده از میزهای چرخان امکان استفاده همزمان از دو نیمه پایینی و یک نیمه بالایی را فراهم میکند، بهطوری که عملیات پیشقالبگیری و پسقالبگیری در حالی که قطعات در حال پر شدن هستند، انجام شود. این ویژگی بهویژه در فرآیندهایی مانند قالبگیری قطعات دارای اجزا داخلی یا قالبگیری پوششی مفید است، زیرا در این روش باید اجزا یا زیرلایهها قبل از تزریق رزین بارگذاری شوند.
- قالبگیری قطعات دارای اجزا داخلی و قالبگیری پوششی
قالبهای عمودی به دلیل پیکربندی خاص خود برای این نوع قالبگیری بسیار مناسب هستند. اجزا بهطور طبیعی توسط نیروی جاذبه در جای خود نگه داشته میشوند، بدون نیاز به تعبیه در حفره قالب یا استفاده از روشهای دیگر برای ثابت نگه داشتن آنها.
در صورت عدم داشتن زمان کافی جهت مطالعه مطالب ارائه شده، pdf را مطالعه کنید.
فرآیند تزریق قالبگیری افقی
در فرآیند تزریق قالبگیری افقی، قالب در امتداد یک محور افقی باز و بسته میشود. به دلیل این پیکربندی، فشار تزریق باید بهطور دقیق و یکنواخت اعمال شود تا حفرههای قالب بهدرستی پر شده و بستهبندی و خنکسازی مناسب انجام شود. قالبهای افقی معمولاً دارای تعداد بیشتری حفره نسبت به قالبهای عمودی هستند، بنابراین میتوانند در هر چرخه تعداد بیشتری قطعه تولید کنند. علاوه بر این، به دلیل جدایش افقی نیمههای قالب، قطعات پس از خروج از قالب بهطور طبیعی از حفره خارج میشوند و نیازی به استخراج دستی ندارند. همانطور که در بالا نیز اشاره کردیم، نحوه قالبگیری از اصلیترین تفاوت دستگاه تزریق عمودی و افقی است.
مزایای ماشینهای تزریق قالبگیری افقی
در این قسمت از مقاله تفاوت دستگاه تزریق عمودی و افقی، مزایای دستگاههای افقی را بیان میکنیم. ماشینهای تزریق قالبگیری افقی دارای چندین مزیت هستند که آنها را به گزینهای محبوب در صنعت تولید تبدیل کردهاند. این دستگاهها از ظرفیت تزریق بالاتر و هزینههای ابزارآلات کمتری برخوردارند، که آنها را به انتخابی مناسب برای بسیاری از کسبوکارها تبدیل میکند.
ماشینهای تزریق قالبگیری افقی به دلیل توانایی در پشتیبانی از ظرفیت تزریق بالاتر شناخته شدهاند، که آنها را برای قالبگیری قطعات بزرگتر و پیچیدهتر مناسب میسازد. طراحی افقی این دستگاهها جریان مواد را بهصورت کارآمد و یکنواخت هدایت میکند، که نتیجه آن تولید قطعات با کیفیت بالا و کمترین میزان ضایعات است.
یکی از مزایای کلیدی ماشینهای تزریق قالبگیری افقی، هزینه کمتر ابزارآلات آنها است. پیکربندی افقی امکان طراحی سادهتر قالبها را فراهم میکند، که این امر موجب کاهش پیچیدگی و هزینه تولید ابزار میشود. این کاهش هزینه میتواند صرفهجویی قابلتوجهی برای کسبوکارها ایجاد کند، بهویژه زمانی که انواع مختلفی از قطعات با نیازهای متفاوت تولید میشوند.
معایب ماشینهای تزریق قالبگیری افقی
یکی از نقاط ضعف قابل توجه ماشینهای تزریق قالبگیری افقی، ابعاد بزرگتر آنها در مقایسه با مدلهای عمودی است. به دلیل پیکربندی افقی، این ماشینها به فضای بیشتری در کف کارخانه نیاز دارند، که ممکن است آنها را برای واحدهای تولیدی با فضای محدود نامناسب سازد.
تولیدکنندگان معمولاً باید فضای کاری خود را با دقت برنامهریزی کنند، بهویژه زمانی که هدف بهینهسازی استفاده از فضا باشد. اگر صرفهجویی در فضای کارخانه یک معیار کلیدی باشد، ماشین تزریق قالبگیری افقی ممکن است گزینه ایدهآلی نباشد. نیاز به فضای اضافی میتواند منجر به افزایش هزینههای تولید شود و کارایی کلی فرآیند تولید را کاهش دهد.
یکی دیگر از معایب ماشینهای تزریق قالبگیری افقی، انعطافپذیری محدودتر آنها در مقایسه با ماشینهای عمودی است. این دستگاهها برای تولید قطعات بزرگتر و سنگینتر مناسب هستند، اما ممکن است در قالبگیری قطعات کوچکتر یا پیچیدهتر به همان اندازه مؤثر نباشند. ماشینهای افقی معمولاً دارای یک واحد کلمپینگ ثابت هستند، که ممکن است توانایی آنها را در پشتیبانی از قالبهای با طراحی پیچیده یا اشکال غیرمعمول محدود کند. این عدم انعطافپذیری میتواند یک مشکل قابل توجه برای تولیدکنندگانی باشد که روی پروژههای متنوع با نیازهای متفاوت قالب کار میکنند. بنابراین هنگام خرید باید به تفاوت دستگاه تزریق عمودی و افقی توجه کنید.
علاوه بر این، محدودیت انعطافپذیری ممکن است مواد قابل پردازش را نیز تحت تأثیر قرار دهد. برخی از مواد ممکن است در ماشین تزریق قالبگیری افقی بهطور یکنواخت جریان نیابند و سرد نشوند، که میتواند منجر به مشکلات کیفی یا افزایش زمان تولید شود. به همین دلیل، ضروری است که تولیدکنندگان قبل از تصمیمگیری بین ماشینهای تزریق قالبگیری افقی یا عمودی، علاوه بر توجه به تفاوت دستگاه تزریق عمودی و افقی، به نیازهای تولیدی خود و نوع قطعاتی را که قصد تولید دارند بهدقت ارزیابی کنند.
موارد استفاده دستگاه تزریق پلاستیک افقی
- مناسب برای قطعات استوانهای
- معمولاً برای تولید در حجم بالا استفاده میشود.
- گزینهای مناسب برای قالبگیری استاندارد که نیازی به اجزا داخلی یا قالبگیری پوششی ندارد.
جهت کسب اطلاعات بیشتر درباره تفاوت دستگاه تزریق عمودی و افقی و خرید دستگاههای لازم، در واتساپ با ماشین سازی مرادی در ارتباط باشید.
سوالات متداول دستگاه تزریق پلاستیک عمودی و افقی
- اصلیترین تفاوت دستگاه تزریق عمودی و افقی چیست؟
اصلیترین تفاوت دستگاه تزریق عمودی و افقی این است که ماشینهای تزریق قالبگیری عمودی دارای واحد کلمپینگ عمودی هستند، در حالی که ماشینهای افقی دارای واحد کلمپینگ افقی میباشند. ماشینهای عمودی برای قالبگیری قطعات دارای اجزا داخلی مناسبتر هستند و فضای کمتری اشغال میکنند، در حالی که ماشینهای افقی دسترسی بهتری دارند و برای تولید در حجم بالا گزینهای ایدهآل محسوب میشوند.
- مزایای دستگاه تزریق عمودی چیست؟
ماشینهای عمودی برای قالبگیری قطعات دارای اجزا داخلی بسیار مناسب هستند، زیرا واحد تزریق در بالای قالب قرار میگیرد. این دستگاهها فضای کمتری اشغال میکنند، دید و دسترسی به قالب را بهبود میبخشند و برای قالبگیری چندجزئی مناسب هستند.
- مزایای دستگاه تزریق افقی چیست؟
ماشینهای افقی برای تولید در حجم بالا ایدهآل هستند، زیرا ظرفیت تزریق بیشتری دارند و سیستمهای خنککننده کارآمدتری ارائه میدهند. این دستگاهها دسترسی بهتری برای تعویض قالب و مدیریت مواد دارند و انعطافپذیری بیشتری برای طراحیهای مختلف قالب فراهم میکنند.
