قالب بطری ادویه

قالب بطری ادویه نقش کلیدی در تبدیل طرح به محصول نهایی دارند. با طراحی دقیق هندسه و کانال‌های گرمایشی، قالب‌ها می‌توانند بطری‌هایی بسازند که از نظر وزن، مقاومت و کارایی درب‌بندی باکیفیت باشند.

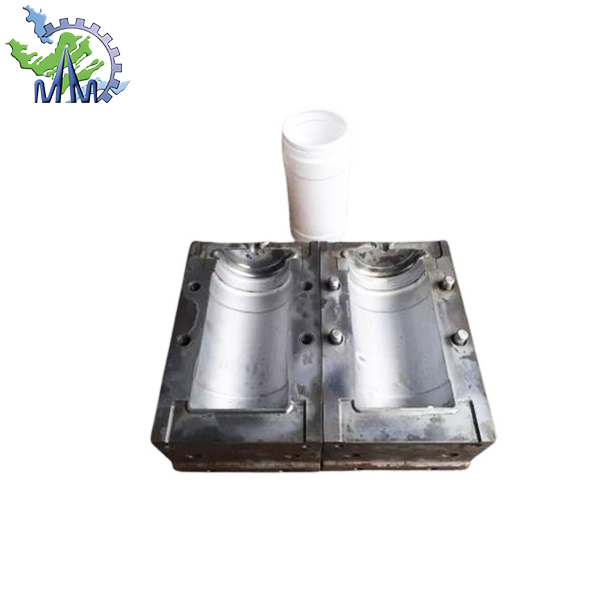

قالب بطری ادویه

در قالب بطری ادویه طراحی و ساختاره اصلی بر مبنای استفاده از قالب‌های فلزی مقاوم است تا بتواند با ماشین‌آلات پلاستیک بادی به دقت بالا بطری‌های ادویه با شکل و اندازه مشخص تولید کند. در این روند، قالب فلزی معمولاً به‌عنوان قالب‌های تزریقی-بادکردن عمل می‌کند که شامل قالب مؤثر برای بدنه بطری و بخش‌های پُشتیبان نظیر درب و لبه‌ها می‌شود. فولادهای خاص همچون استنلس استیل یا آلیاژهای مقاوم به مواد شیمیایی و خوردگی برای قالب‌های پلاستیک بادی استفاده می‌شود تا سطحی هموار، قابلیت تکرار‌پذیری بالا و عمر کاری طولانی فراهم شود.

این قالب‌ها باید به‌گونه‌ای طراحی شوند که با فشار و گرمای لازم فرآیند پلاستیک بادی همزمان دو­ تا سه مرحله شکل‌دهی را انجام دهند: باز شدن قوری یا هولدر، دمیدن گاز یا هوای گرم برای بادکردن کیسه پلاستیک، و سفت شدن دیواره بطری. نتیجه، بطری ادویه با دیواره‌های یکدل، بدون درز و با قابلیت نگهداری فشار و ممانعت از نفوذ هوا و رطوبت است.

پس از تشکیل بدنه، جنس مواد از پلی‌اتیلن (PE) یا پلی‌پروپیلن (PP) انتخاب می‌شود که هر دو ماده در قالب‌های فلزی با رویکرد پلاستیک بادی به‌دست می‌آیند. PE و PP از نظر خواص مکانیکی و شیمیایی برای نگهداری ادویه و مقاومت در برابر ترکیبات داخلی مناسب هستند؛ PE معمولاً دارای چگالی پایین‌تر و انعطاف‌پذیری بالاتر است که به بطری‌هایی با دیواره‌های کمی نرم‌تر و مقاومت خوب در برابر ضربه کمک می‌کند.

PP نیز با درجه‌های بالای مقاومت حرارتی و شیمیایی، گزینه‌ای مناسب برای برخی ادویه‌های خاص است و می‌تواند از نظر ثبات حجمی در دمای بالا عملکرد مطلوبی ارائه دهد. در هر دو حالت، قالب فلزی نقش هماهنگ‌کننده فرآیند است تا با فناوری‌های دحراره و فشار مناسب، بدنه‌ بطری را به‌تدریج و با کمترین میزان تخلخل و نخاله‌های سطحی شکل دهد تا بطری ادویه به‌طور یکنواخت و با استانداردهای کیفی مطلوب به بازار عرضه شود.

مراحل طراحی قالب بطری ادویه

مراحل طراحی قالب بطری ادویه به‌دست آمده از فرآیند پلاستیک بادی، با یک نگاه جامع به گردش کار از مفهوم تا پیاده‌سازی آغاز می‌شود. ابتدا مهندسان با تعریف مشخصه‌های بطری ادویه مانند حجم، قطر، ظرفیت تحمل فشار داخلی، و الزامات گان (گشاده‌روی) از جمله درزها و ظاهر سطحی وارد فاز مفهوم می‌شوند؛ در این مرحله گزینه‌های طراحی بدنه و بخش‌های جانبی بررسی می‌شود و روش‌های ساختی مانند انتخاب قالب فلزی مقاوم، نوع پلاستیک (مثلاً PE یا PP)، و روش‌ بادکردن کیسه پلاستیک برای ایجاد شکل اولیه مورد ارزیابی قرار می‌گیرد.

سپس با استفاده از نرم‌افزارهای طراحی مهندسی، مدل سه‌بعدی بطری و نقشه‌های قطعات ایجاد می‌شود تا تداخل‌ها، وزن مناسب و پایداری استاتیک و دینامیک بررسی شود. در این مرحله، مهندسان بهینه‌سازی‌های اولیه مانند حداقل مقطع، ضخامت دیواره، و مکان سوراخ‌های ورودی هوا را انجام داده و از طریق بررسی‌های فنی و تحلیل‌های شبیه‌سازی، به طراحی پایدار و قابل تولید نزدیک می‌شوند.

پس از تصویب طرح مفهومی، مرحله طراحی تفصیلی آغاز می‌شود که شامل تعریف دقیق ابعاد، نفوذپذیری سطحی، و استانداردهای ایمنی است. اینجا فرآیند CAD به فرآیند CAE می‌پیوندد تا پاسخ ماده به گرما و فشار در قالب پلاستیک بادی را پیش‌بینی کند و در همان زمان، طراحی قالب فلزی با در نظر گرفتن قابلیت‌های باز و بسته‌شدن، بازوهای باد دهنده، و سیستم‌های خنک‌کننده و جداسازی قالب تعیین می‌شود.

در نهایت با ایجاد نمونه‌های اولیه و انجام تست‌های عملکردی از جمله آزمایش‌های ایمنی، لغزش سطح، و کنترل کیفیت—بازخوردهای لازم برای اصلاح ابعاد و فیگورهای کم‌نقص ارائه می‌شود تا قالب به خط تولید برسد. نتیجه این مراحل، قالبی است که به‌درستی مانند یک الگوی دقیق عمل کرده و بطری ادویه را با دیواره‌های یکپارچه، بدون درز و با کارایی بالا در فرآیند پلاستیک بادی تولید می‌کند.

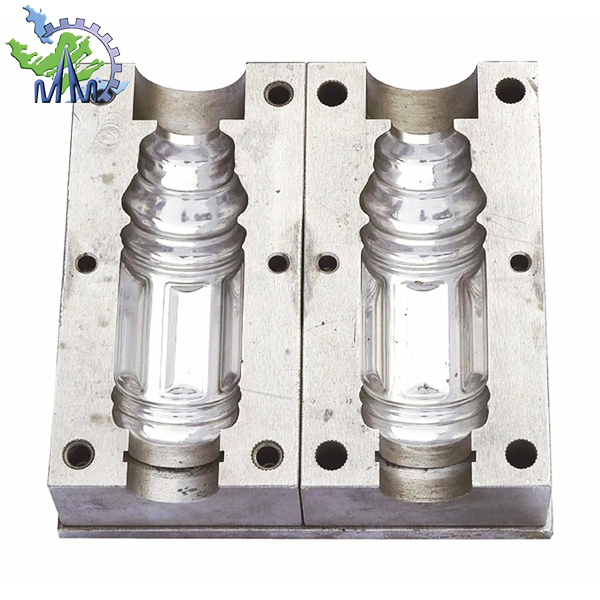

قالب تولید بطری ادویه

قالب تولید بطری ادویه یک الگوی فلزی دقیق و قدرتمند است که با هر چرخه پلاستیک بادی، بطری‌هایی یکدست، بدون درز و با دیواره‌های مستحکم می‌سازد؛ قالب بطری ادویه از فولادهای مقاوم ساخته می‌شود تا در برابر فشار و سایش بالای پروسه بادکردن مقاوم بماند، با کانال‌های خنک‌کننده برای کاهش زمان چرخه و جلوگیری از تغییر شکل گرمایی کار می‌کند، و تحت طراحی‌های هوشمند باز و بسته‌شدن، آشکارسازی و جداسازی بدنه را بدون آسیب به دیواره‌ها امکان‌پذیر می‌کند.

سطح‌های داخلی ضدچسبندگی و پوشش‌های مناسب برای PE و PP به کاهش چسبندگی و بهبود کیفیت سطح کمک می‌کند، در حالی که مدیریت دقیق ضخامت دیواره و یکپارچگی با سیستم‌های پلمپ و درب‌ها، بطری‌های ادویه با مقاومت بالا در برابر نفوذ هوا و رطوبت ارائه می‌دهد. در نهایت، نگهداری ساده، دسترسی سریع به قطعات کلیدی و قابلیت تولید پایدار، قالب بطری ادویه را به ستون اصلی خطوط پلاستیک بادی تبدیل می‌کند.

ویژگی قالب بطری ادویه

1) مقاومت مکانیکی و عمربه‌کارگیری

• استانداردهای مقاومت فشار و سایش: قالب از فولادهای مقاوم انتخاب می‌شود تا بتواند فشارهای بالا در فرآیند پلاستیک بادی را تحمل کند و دغدغه ترک یا فرسایش را کاهش دهد.
• دقت اندازه‌گیری بالا: رویه‌های حرارتی و ماشین‌کاری دقیق باعث می‌شود ابعاد قطعات در طول مدت‌زمان استفاده حفظ شود و فاصله‌ها و هم‌راستایی اعضای قالب بطری ادویه ثابت بماند.

2) طراحی برای پلاستیک بادی

• قابلیت باز و بسته‌شدن سریع (ejection): وجود سیستم‌های بازوها و نگه‌دارنده‌ها برای جداسازی بدنه بطری بدون خرابی دیواره‌ها اهمیت دارد.
• کانال‌ها و هودهای هوادر: طراحی مناسبی برای هدایت هوای گرم و خروج ناهمواری‌ها از بین دیواره بطری وجود دارد تا کیسه پلاستیک به‌طور یکپارچه شکل بگیرد.

3) انتخاب مواد پایه بدنه

• پوشش‌های سطحی هموار: سطح داخلی و خارجی قالب بطری ادویه باید به‌گونه‌ای باشد که پس از بادکردن، سطحی یکپارچه و بدون درز باقی بماند.
• قابلیت چاپ یا درج طرح سطحی: برخی قالب‌ها امکان ایجاد بافت سطحی یا طرح‌های گرافیکی را در حین شکل‌گیری فراهم می‌کنند.

4) مدیریت گرما و خنک‌کاری

• لوله‌ها و کانال‌های خنک‌کننده: برای کنترل سریع دمای قالب بطری ادویه در چرخه‌های تکراری ضروری است تا سرعت تولید افزایش یابد و تغییر شکل در نتیجه گرما کاهش یابد.
• دیگر تجهیزات گرمایی در قالب: برخی نواحی به‌کارگیری عناصر گرمایی هدفمند دارند تا ضخامت دیواره‌ها به‌طور یکنواخت شکل بگیرد.

5) تکرارپذیری و همگن بودن دیواره

• ثبات ضخامت دیواره: طراحی قالب بطری ادویه به‌گونه‌ای است که ضخامت بطری در همه نقاط یکنواخت باشد تا در واحدهای تولیدی با مشکلات کم‌تری روبه‌رو شویم.
• کاهش نخاله‌های سطحی: سطح‌های تماس و جدایی بهینه‌شده برای جلوگیری از نخاله‌های پلاستیکی و ترک‌های سطحی.

6) سازگاری با مواد PE و PP

• کاهش چسبندگی قالب به پلاستیک: آب‌بندی مناسب و پوشش‌های سطحی ویژه برای جلوگیری از چسبندگی فیلم پلاستیک به سطح قالب بطریادویه.
• دوام در تماس با مواد داخلی ادویه: سطوح تقسیم‌شده و انتخاب آلیاژهای مناسب.

7) نگهداری و تعمیر

• دسترسی ساده به بخش‌های کلیدی: طراحی به‌گونه‌ای که بازرسی، تمیزکاری و تعویض قطعات سریع انجام شود.
• مصونیت در برابر خوردگی واگرایی: استفاده از روکش‌ها یا نیکل‌کاری برای کاهش خوردگی و افزایش عمر مفید قالب بطری ادویه.

8) ایمنی و کیفیت تولید

قابلیت پیش‌بینی کیفیت: طراحی قالب بطری ادویه به‌صورتی که احتمال خرابی در خط تولید به حداقل برسد و کیسه‌های پلاستیک با هندسه دقیق تولید شوند.

خطرات احتمالی کمتر در عملیات بادکردن: نقاط کنترل دقیق برای جلوگیری از شکست‌ها یا نشتی‌ها در حین پرشدن بطری.
