قالب بطری جار

طراحی و تولید انواع قالب بطری جار با بالاترین کیفیت و دوام جهت مصارف غذایی، دارویی و آرایشی؛ قابلیت سفارش در ابعاد و طرح‌های اختصاصی مطابق با استانداردهای روز صنعت پلاستیک بادی.

قالب بطری جار

قالب بطری جار یکی از کلیدی‌ترین تجهیزات صنعتی در حوزه بسته‌بندی پلاستیکی است که به طور ویژه برای تولید ظروف دهانه گشاد (Jar) طراحی و ساخته می‌شود. این ظروف به دلیل ساختار متمایز و دسترسی آسان به محتویات داخلی، بستری ایده‌آل برای نگهداری طیف وسیعی از محصولات جامد، پودری، نیمه‌جامد و مایعات غلیظ فراهم می‌کنند. فرآیند تولید این قالب‌ها مستلزم هماهنگی دقیق هندسی است تا علاوه بر حفظ استحکام مکانیکی ظرف، تقسیم یکنواخت ضخامت پلاستیک در تمامی نواحی بدنه و دهانه تضمین شود و محصول نهایی مقاومت بالایی در برابر ضربه و فشارهای محیطی داشته باشد.

استفاده از سیستم قالب‌گیری بادی در تولید بطری‌های جار، مزایای اقتصادی و فنی متعددی را به همراه دارد. این قالب‌ها در مقایسه با قالب‌های تزریقی سفت و سخت، هزینه ساخت مقرون‌به‌صرفه‌تری دارند و وزن قطعات تولیدی با آن‌ها به شدت سبک‌تر است. از سوی دیگر، انعطاف‌پذیری فوق‌العاده این روش به طراحان اجازه می‌دهد تا اشکال پیچیده هندسی، منحنی‌های ظریف و طراحی‌های ارگونومیک را به راحتی روی بطری پیاده‌سازی کنند؛ امری که دستیابی به آن‌ها با سایر قالب‌های سفت و سخت بسیار دشوار یا غیرممکن است. این ویژگی‌ها فرآیند ذخیره‌سازی، حمل و نقل و لجستیک ظروف را نیز پس از تولید به شدت تسهیل می‌کند.

تنوع کاربرد بطری‌های جار در صنایع مختلف، اهمیت طراحی بهینه قالب آن‌ها را دوچندان کرده است. در صنعت مواد غذایی برای بسته‌بندی عسل، مربا، سس‌ها و مواد خشک؛ در صنایع دارویی و بهداشتی برای نگهداری مکمل‌ها، قرص‌ها و پودرها؛ و در صنایع آرایشی، شیمیایی و کشاورزی برای بسته‌بندی انواع کرم‌ها، شوینده‌ها و سموم دفع آفات از این ظروف بهره گرفته می‌شود. از این رو، قالب بطری جار باید به گونه‌ای مهندسی و متناسب‌سازی شود که پایداری شیمیایی ماده پلاستیکی در برابر مواد داخلی و نفوذناپذیری کامل ظرف در برابر هوا و رطوبت را به طور کامل تضمین نماید.

مراحل طراحی قالب بطری جار

مرحله نخست در فرآیند طراحی قالب بطری جار، تحلیل دقیق نیازهای محصول و نقشه‌کشی اولیه به کمک نرم‌افزارهای پیشرفته مهندسی (مانند CAD) است. در این گام، ابتدا حجم مورد نیاز ظرف، قطر دقیق دهانه، فرم ارگونومیک بدنه و محل قرارگیری رزوه و درب ظرف مشخص می‌شود. طراحان با شبیه‌سازی سه بعدی، ضخامت دیواره‌ها را در مواجهه با فشار هوای خنک‌کننده بهینه‌سازی می‌کنند تا از انقباض نامتوازن یا تغییر شکل بطری پس از خروج از قالب جلوگیری شود. همچنین، محل خط جدایش قالب (Parting Line) به گونه‌ای تعیین می‌شود که کمترین اثر ظاهری را بر زیبایی محصول بگذارد.

مرحله دوم به طراحی سیستم‌های حیاتی درون قالب، یعنی مجاری هوای فشرده و کانال‌های خنک‌کاری (Cooling Channels) اختصاص دارد. از آنجا که فرآیند باد شدن پلاستیک ذوب‌شده متکی بر فشار هوا است، شیارهای خروج هوا باید با ظرافت بالایی تعبیه شوند تا هوا درون قالب محبوس نشده و پلاستیک به طور کامل به دیواره‌ها بچسبد. همزمان، مهندسی شبکه گردش آب یا مایع خنک‌کننده در بدنه قالب (ساخته شده از فولاد یا آلومینیوم با کیفیت بالا) انجام می‌پذیرد. این سیستم خنک‌کاری سریع، نقشی تعیین‌کننده در تثبیت شکل هندسی پلاستیک، کاهش زمان سیکل تولید و افزایش راندمان خروجی ماشین‌آلات دارد.

مرحله سوم شامل ارزیابی نهایی، شبیه‌سازی مکانیکی رفتار قالب زیر بار فشرده و تهیه نقشه‌های ساخت جهت اجرا در کارگاه‌های CNC است. در این مرحله، تمامی تلورانس‌های ابعادی دهانه جار به دقت بررسی می‌شوند تا از آب‌بندی کامل درب بطری در خطوط بسته‌بندی اطمینان حاصل شود. پس از تایید نهایی مدل دیجیتال، مسیرهای ابزار کاری دستگاه‌های تراش و فرز سی‌ان‌سی استخراج شده و بلوک‌های فلزی وارد فاز ماشین‌کاری دقیق، پرداخت‌کاری سطحی و پولیش نهایی می‌شوند تا بدنه داخلی قالب، سطحی کاملاً صاف و بدون نقص برای تولید بطری‌های شفاف داشته باشد.

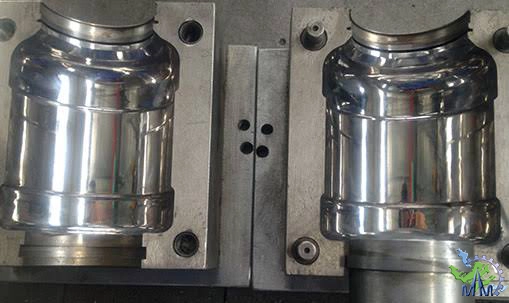

قالب تولید بطری جار

قالب تولید بطری جار، در واقع هسته سخت‌افزاری و قطعه مکانیکی اصلی در خط تولید پلاستیک بادی است که وظیفه شکل‌دهی به ماده پلاستیکی ذوب‌شده (پریفرم یا نوار پلاستیک ذوب شده) را بر عهده دارد. این قالب که از آلیاژهای مستحکم فولاد یا آلومینیوم با شکاف‌های هوای فشرده و سیستم خنک‌کننده داخلی ساخته می‌شود، با بسته شدن به موقع در دور نوار پلاستیکی گرم و اعمال فشار هوای فشرده از طریق سوراخ ورودی، ماده را منبسط کرده و دقیقاً به فرم فضای داخلی خود در می‌آورد؛ نهایتاً با جامد شدن پلاستیک بر اثر تماس با بدنه خنک قالب، محفظه باز شده و قطعه پلاستیکی آماده به کمک فشار هوا، لغزاندن چاقو یا بازوهای رباتیک از قالب جدا و خارج می‌گردد.

ویژگی‌های قالب بطری جار

• مقاومت حرارتی و مکانیکی بالا: بهره‌گیری از آلیاژهای استاندارد که در برابر تغییرات مداوم دما و فشارهای بالای باد کردن دچار دفرمه شدن و ترک‌خوردگی نمی‌شوند.

• سیستم خنک‌کاری پیشرفته: طراحی بهینه کانال‌های آب‌گرد در اطراف محفظه قالب جهت کاهش زمان خنک‌شدن پلاستیک و افزایش سرعت فرآیند تولید قطعات.

• دقت ابعادی بی‌نظیر در بخش دهانه: قالب‌گیری بسیار دقیق رزوه‌ها و دهانه گشاد جار جهت تضمین آب‌بندی مطلق و انطباق کامل با انواع درب‌های پلاستیکی و فلزی.

• سیستم تخلیه هوای کارآمد: وجود میکرو-شیارهای خروج هوا برای جلوگیری از ایجاد حباب، سوختگی پلاستیک یا عدم شکل‌گیری کامل زوایای ظروف.

• صیقل‌کاری و پولیش سطحی عالی: پرداخت بسیار باکیفیت سطوح داخلی قالب که موجب شفافیت بالای بطری‌های جار و عدم چسبندگی پلاستیک به بدنه قالب می‌شود.

انواع قالب بطری جار

قالب‌های بطری جار بر اساس نوع مکانیزم دستگاه تولید و متریال مصرفی پلاستیک (نظیر PET، پلی‌اتیلن سنگین HDPE یا پلی‌پروپیلن PP) به دسته‌های مختلفی تقسیم می‌شوند. قالب‌های بادی تزریقی و قالب‌های بادی اکستروژنی دو دسته اصلی هستند که متناسب با ضخامت دیواره مورد نیاز، شفافیت ظاهری و تیراژ تولید انتخاب می‌گردند. هر یک از این ساختارها، طراحی داخلی متفاوتی را در بخش توزیع هوا و پرتاب قطعه طلب می‌کنند.

از نظر طراحی هندسی و گنجایش، این قالب‌ها طیف وسیعی از ابعاد را پوشش می‌دهند؛ از قالب‌های کوچک ۱۰۰ سی‌سی که مصارف دارویی و آرایشی دارند تا قالب‌های بزرگ و صنعتی چندین لیتری که برای صنایع شیمیایی، پتروشیمی و کشاورزی کاربرد دارند، همگی در این دسته قرار می‌گیرند. ساختار قالب می‌تواند به صورت تک‌کویتی (یک‌بار پخت در هر سیکل) برای ظروف بسیار بزرگ یا چندکویتی (تولید همزمان چند بطری) برای بهینه‌سازی سرعت در تیراژهای بالا طراحی شود.

نکته حائز اهمیت در تولید قالب بطری جار این است که این تجهیزات صنعتی هیچ‌گونه محدودیت طرح و سایز ندارند. قالب‌ها به طور کامل بر اساس طرح‌های سفارشی، نقشه‌های اختصاصی مشتریان و ابعاد مد نظر صنایع قابل طراحی و ساخت هستند. کارخانجات می‌توانند متناسب با نیاز خود، اشکال هندسی خاص، کادرهای حکاکی لوگو و احجام متفاوتی را سفارش دهند تا خروجی خط تولید کاملاً منحصربه‌فرد و منطبق بر نیاز بازار باشد.

محتوای فنی و تخصصی فوق با تکیه بر دانش فنی ماشین سازی مرادی تدوین شده است. شرکت ماشین سازی مرادی، تولیدکننده قطعات و ماشین‌های تزریقی و بادی، با بیش از ۴۰ سال سابقه درخشان در زمینه ماشین‌سازی و ساخت انواع دستگاه‌های بادی و تزریقی در صنعت پلاستیک (از ظرفیت ۱۰۰ سی‌سی تا ۲۵۰ لیتر)، به عنوان بازوی توانمند صنایع آرایشی بهداشتی، دارویی، پتروشیمی و مواد شیمیایی، آماده طراحی، قالب‌سازی و راه‌اندازی خطوط تولید پیشرفته برای صنعتگران محترم در سراسر کشور می‌باشد.
