قالب تزریق پلاستیک
از قالب تزریق پلاستیک برای تولید قطعات پلاستیکی و شکل دهی به آنان استفاده میشود. این روش تولید پلاستیک بسیار مناسب بوده و گسترهی وسیعی از تولیدات محصولات پلاستیکی را به خود اختصاص داده است. قالب تزریقی یکی از انواع قالب های صنعتی است که از دو صفحه فولادی تشکیل شده و در یک ماشین قالب تزریقی مونتاژ میشود.
این قالبها بر مبنای خصوصیات پلاستیک قالب گیری شده به دو گروه ترموست (گرماسخت) و ترموپلاست (گرمانرم) تقسیم میشوند. قالبهای تزریق پلاستیک باید به شکل همزمان ملزومات زیادی را حین فرایند قالبگیری برآورده کنند. پس از پر شدن قالب با مذاب پلیمری، انتقال حرارت از مذاب داغ پلیمر به سطح سرد قالب فولادی انجام شده و در نهایت قطعه منجمد شده از داخل قالب خارج خواهد شد.
این قالب قادر است که مذاب را حفظ و نگهداری کند و حرارت را انتقال دهد و قطعا تولید شده را در انتها خارج کند. ضروری است که قالب مقاومت لازم را داشته باشد تا در برابر فشار بالای مذاب به خوبی عمل کند.
فهرست محتوایی مقاله
اجزای قالب تزریق پلاستیک

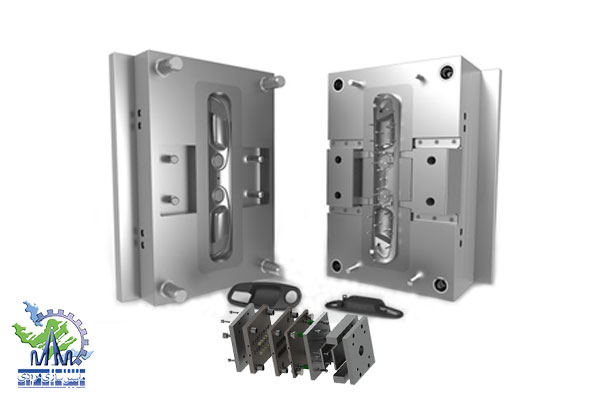

قالب تزریق پلاستیک از دو بخش ثابت و نیمه متحرک تشکیل شده است، بخش نیمه ثابت قالب در جای خود ساکن است و نیمه متحرک بر روی آن بسته شده و پس از پایان فرایند باز میشود تا قطعه پلاستیکی از داخل آن خارج شود. اجزای قالب تزریق پلاستیک شامل سیستم جداکننده قطعه و شکل دهی قطعه در تماس مستقیم با پلاستیک است که جنس آن برحسب نوع پلاستیک قالب تغییر میکند.
پر کردن قالب با پلاستیک مذاب تحت فشار بسیار زیاد و از طریق یک سوراخ باریک به نام نازل انجام میشود که به این عمل، در اصطلاح تزریق گفته میشود. قالب پلاستیک از اجزاء و قطعات گوناگونی ساخته میشود که شامل موارد زیر است:
» قالب (Mold/Tool): ابزاری است که بهصورت سفارشی برای تولید قطعه مورد نظر ساخته شده و پلاستیک مذاب به داخل آن تزریق میشود.
» حفره / کویته (Cavity): به بخشی از قالب تزریق پلاستیک گفته میشود که معمولاً تورفته (مقعر) است و سطح خارجی قطعه را شکل میدهد.
» کشویی (Slide): این وسیله که ماهیچه نیز نامیده میشود، بخشی از قالب است که برای ایجاد آندرکات در ساختار قطعه مورد استفاده قرار میگیرد.
» زمان سیکل تولید (Cycle Time): به زمان مورد نیاز برای انجام یک سیکل تولید یا یک ضرب تزریق پلاستیک گفته میشود.
از PP، PET، PVC برای تولید قطعات پلیمری استفاده میشود و باتوجه به نوع پلاستیکی که از آن قالب گیری میشود از فولادهای مختلف برای تهیه قالب به کار میبرند. در بعضی مواقع میتوان از آلومینیوم برای ساخت این قالب استفاده کرد. نوع فولادی که برمیگزینیم باتوجه به دمای ذوب و تزریق، میزان خورندگی پلاستیک و تعداد تیراژ آن انتخاب میشود.
رایجترین فولادهای مورد استفاده در این صنعت فولاد 2312.1 و در مواردی که پلاستیک خورندگی بالایی داشته باشد (مثل PVC) از فولاد 420 استفاده میشود. فولاد MO40 یا AISI 4140 و فولاد Hcrs 135 از جمله فولادهای هستند که میتوانند در ساخت انواع قالب تزریقی پلاستیک مورد استفاده قرار بگیرند.
مزایای قالب تزریق پلاستیک
یکی از مزیتهایی قالب تزریق پلاستیک امکان تولید همزمان چندین قطعه پلاستیکی است که باعث بالا رفتن تیراژ تولیدی در یک زمان ثابت میشود. یکی دیگر از مزایای این روش آن است که به دلیل فشاری که در زمان تزریق در پشت مذاب وجود دارد، احتمال ایجاد عیوب یا پر نشدن قالب (به شرط طراحی درست) در آن کاهش پیدا میکند.

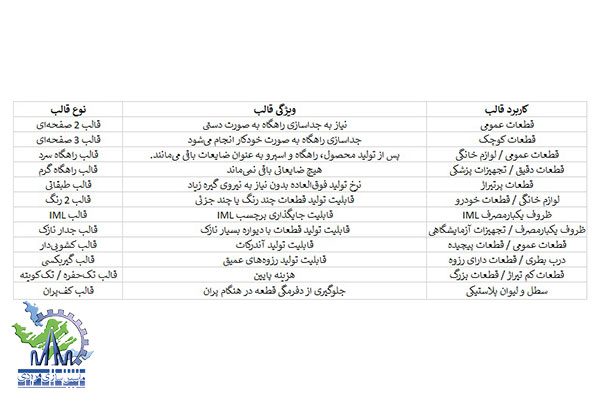

مهمترین تفاوت قالبهای دو صفحهای و سه صفحهای در این است که قالبهای سه صفحهای یک صفحه رانر اضافه دارند، رانری که به شکل اتوماتیک جدا میشود.
یکی دیگر از محدودیتهای این روش که به پروسه آن مربوط میشود، بالا رفتن احتمال تجزیه پلاستیکها و در نتیجه، تولید گازهای خورنده یا کاربیدهایی است که بر روی سطح قالب مینشینند و باعث ساییده شدن سطح قالب میشوند. همچنین یکی از مهمترین تفاوتهایی که میان این دو گروه از پلاستیکها وجود دارد، قابلیت بازیافت و استفاده مجدد از آنها است البته که در فرایند تولید و قالبگیری آنها نیز تفاوتهایی وجود دارد. البته در برخی موارد سیستم ویژهای وجود دارد که با حرارت دادن راهگاه باعث ذوب و جدا شدن مواد باقیمانده در آنها از قطعه اصلی میشود.
قالب تزریق پلاستیک
کاربرد تزریق پلاستیک
تکنولوژی قالب سازی پلاستیک با استفاده از دستگاه های تزریق پلاستیک، از چند دهه گذشته تا به امروز تحولات بزرگی را به وجود آورده است. این فناوری امکان ساخت قطعات پلاستیکی با اشکال پیچیده و اندازه های مختلف را فراهم کرده است. از کاربردهای این قالبها می توان به ساخت قطعات حساس در صنایع مختلف از جمله پزشکی، خودروسازی، لوازم خانگی، محصولات بهداشتی، صنایع غذایی و اسباب بازی اشاره کرد. همچنین قالب تزریق پریفرم برای تولید بطریها و بسته بندی محصولات مختلف نظیر آب میوه، نوشابه، روغن خوراکی و سایر محصولات غذایی نیز استفاده می شود.
